隐形眼镜盒的建模

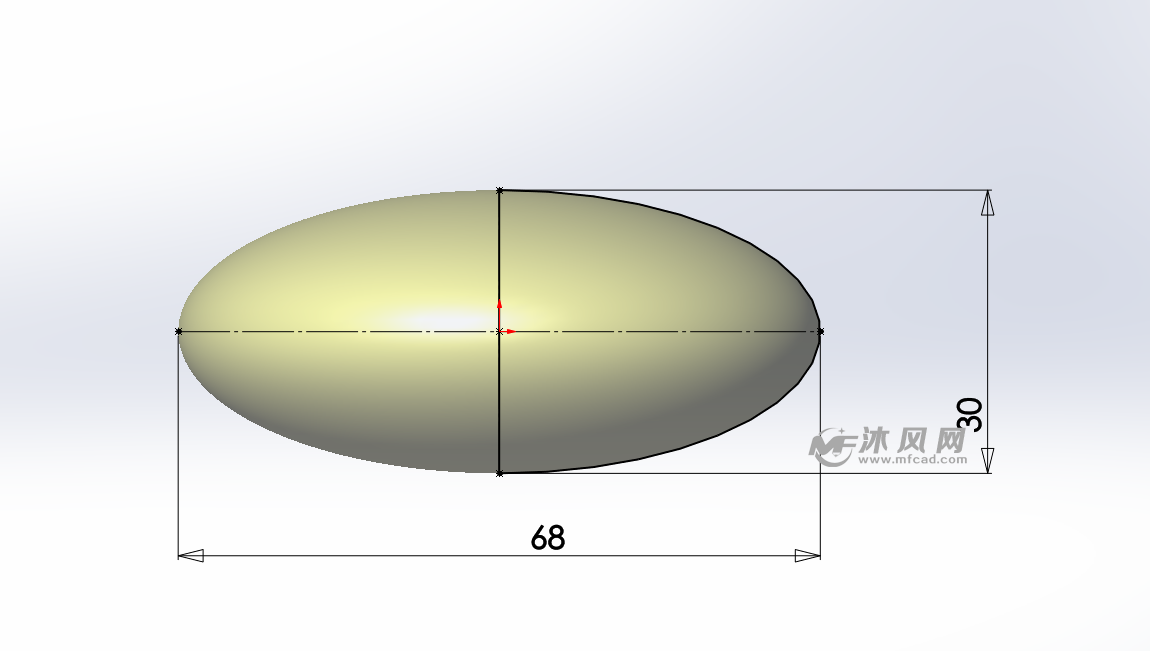

1.这节课程我们学习一款隐形眼镜的建模,主要难点在于盖子地方,利用盒体分离出盖子,首先在前视图,做一半的椭圆形草图

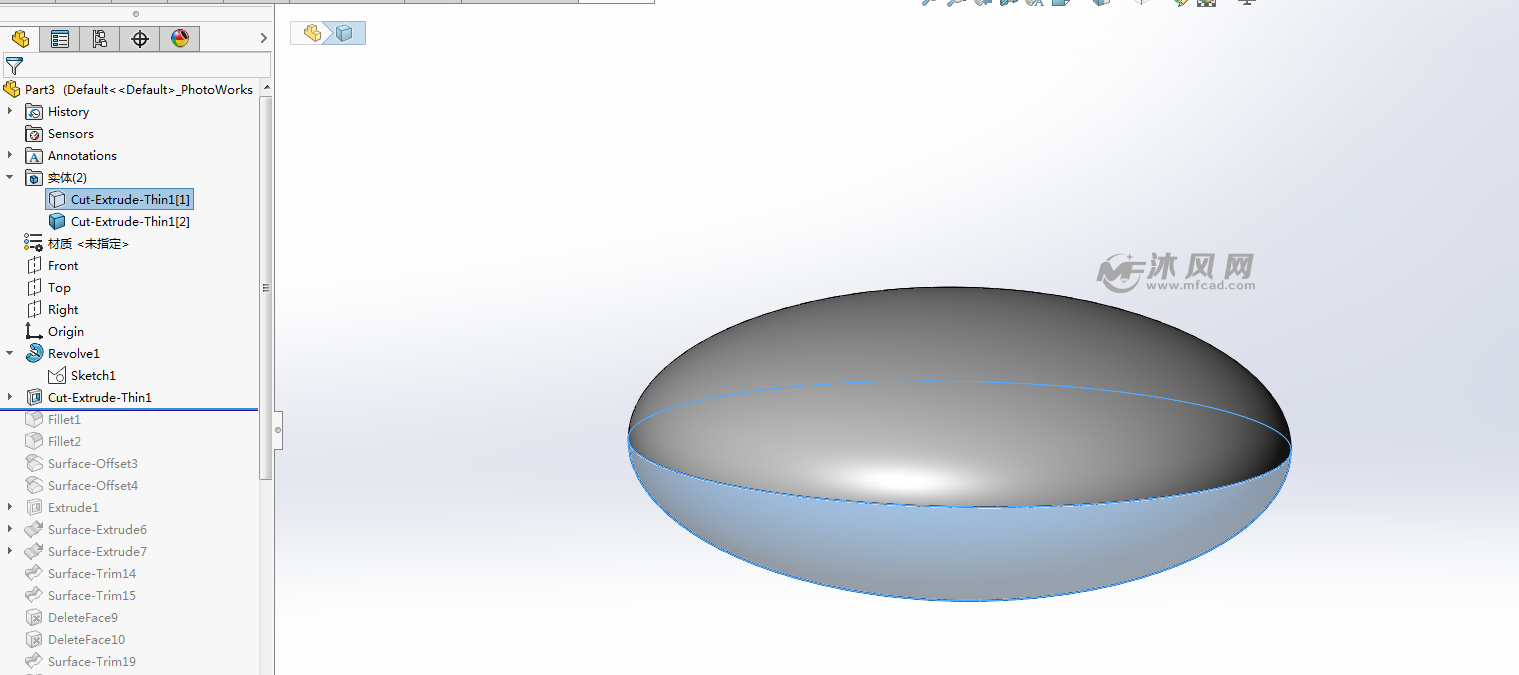

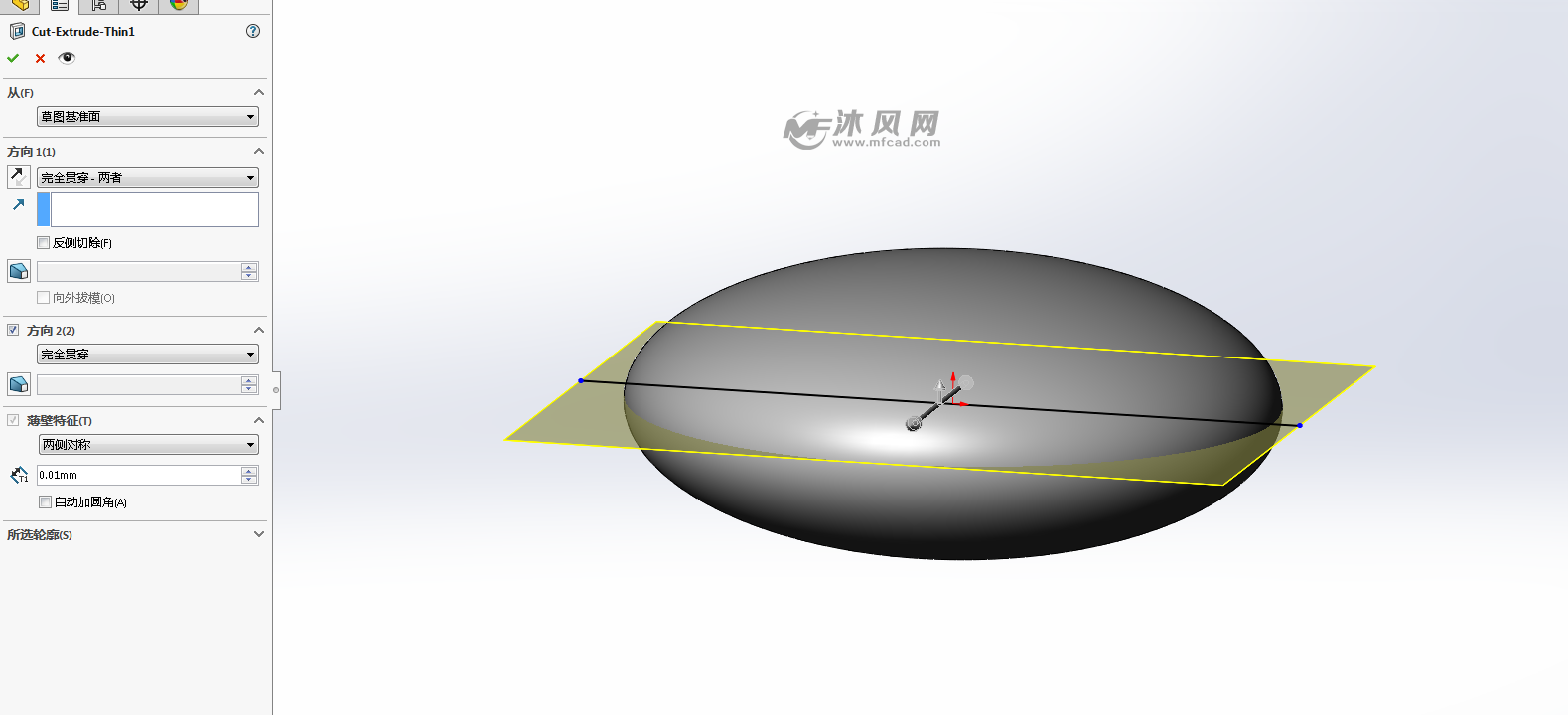

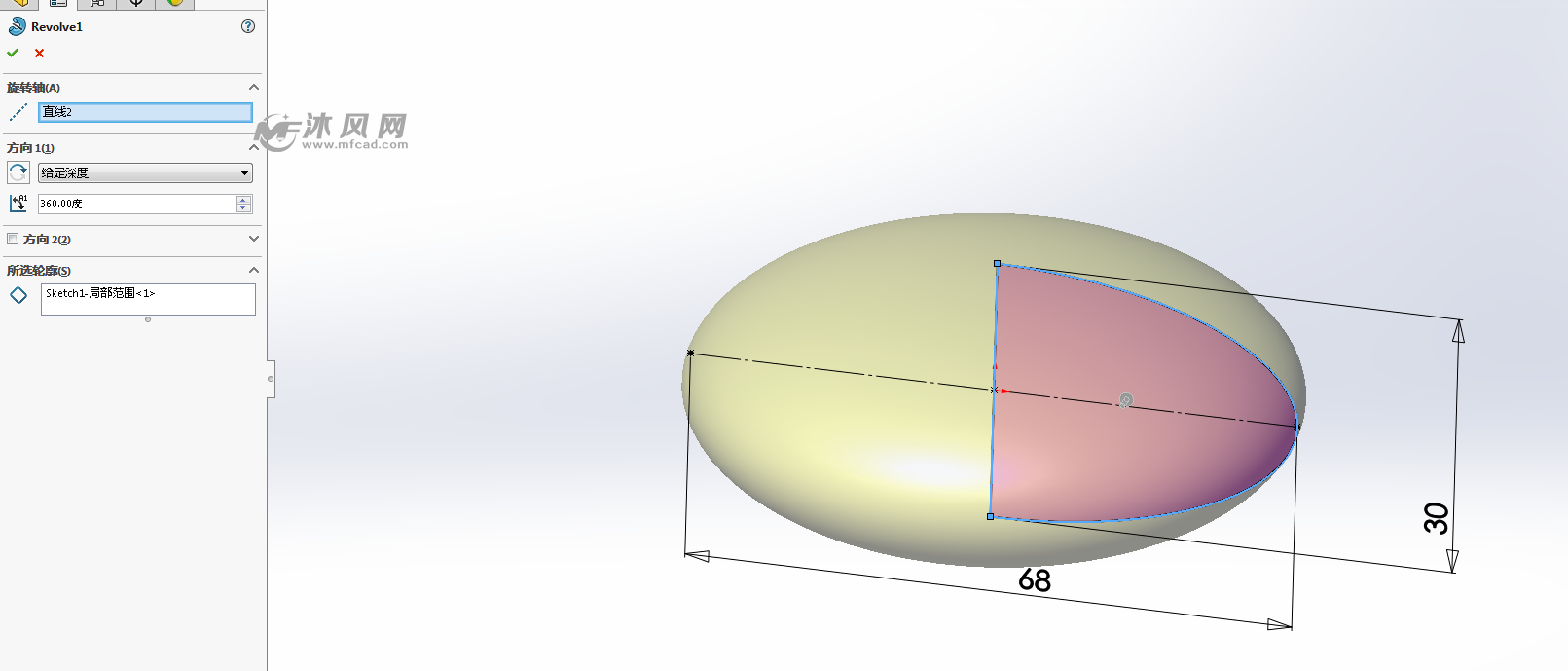

2.对草图进行旋转。
3.在前视图画一直线并薄壁拉伸切除。

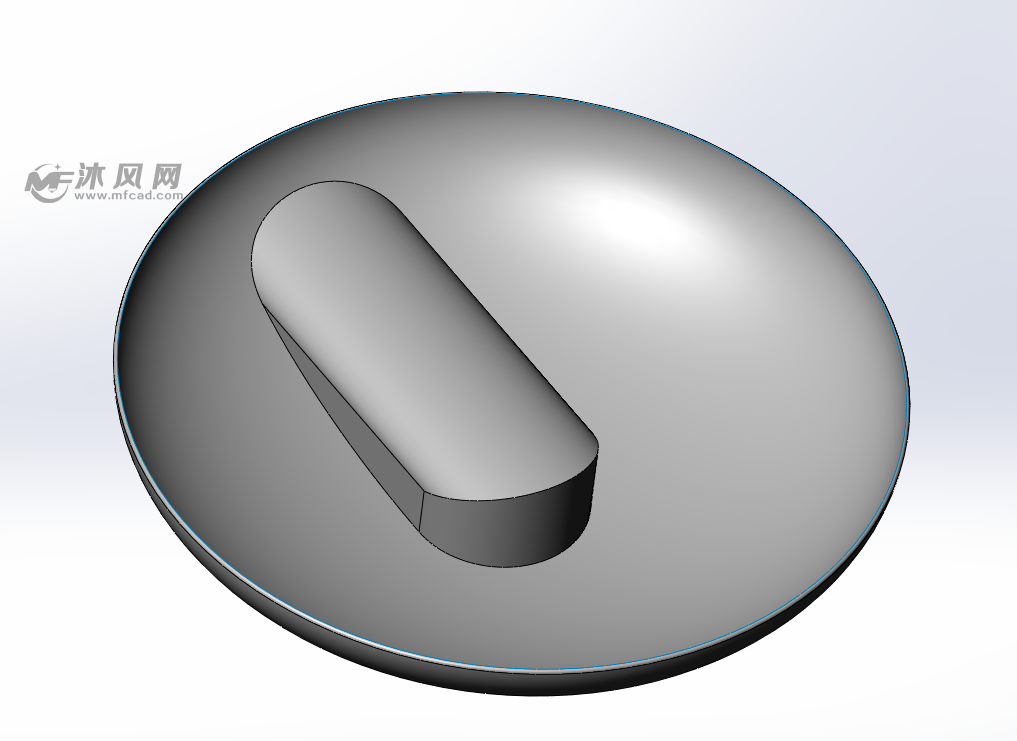

4.这样我们得到两个实体,隐藏下面实体。

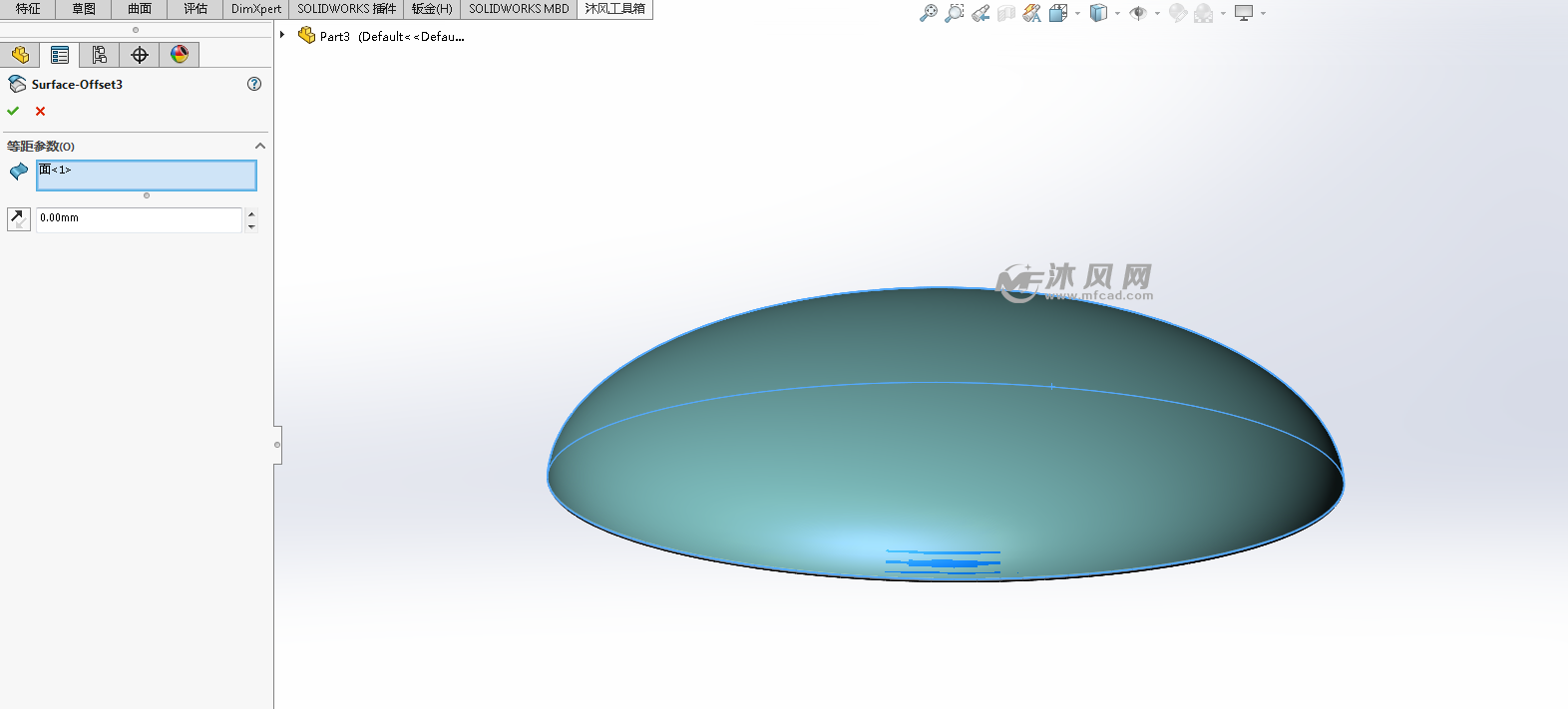

5.下面我们等距实体面,距离为零,这里需要等距两次,保留两个曲面,把两个等距曲面先隐藏掉。

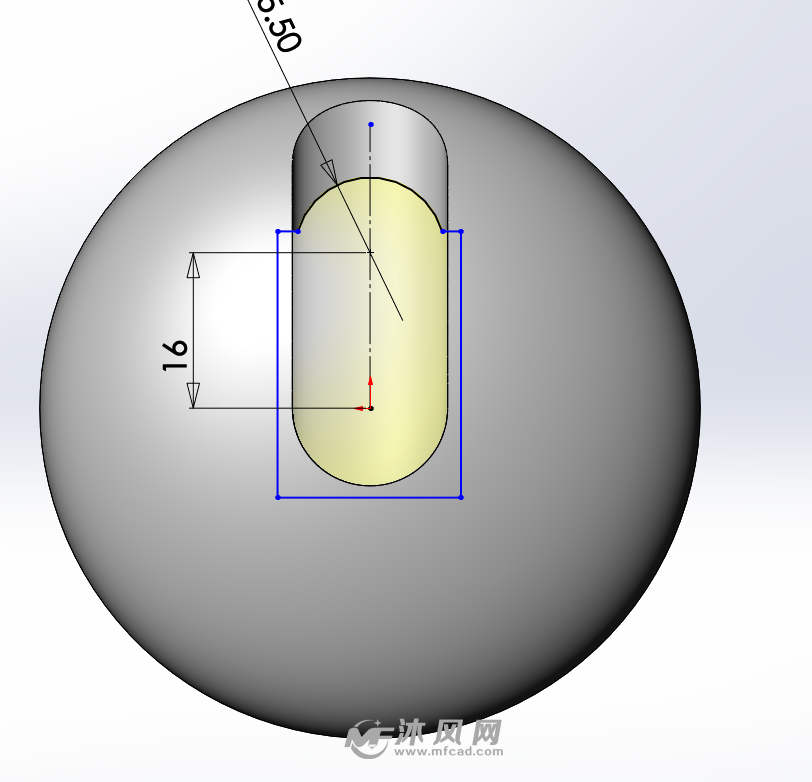

6.在顶视图绘制草图,如图所示

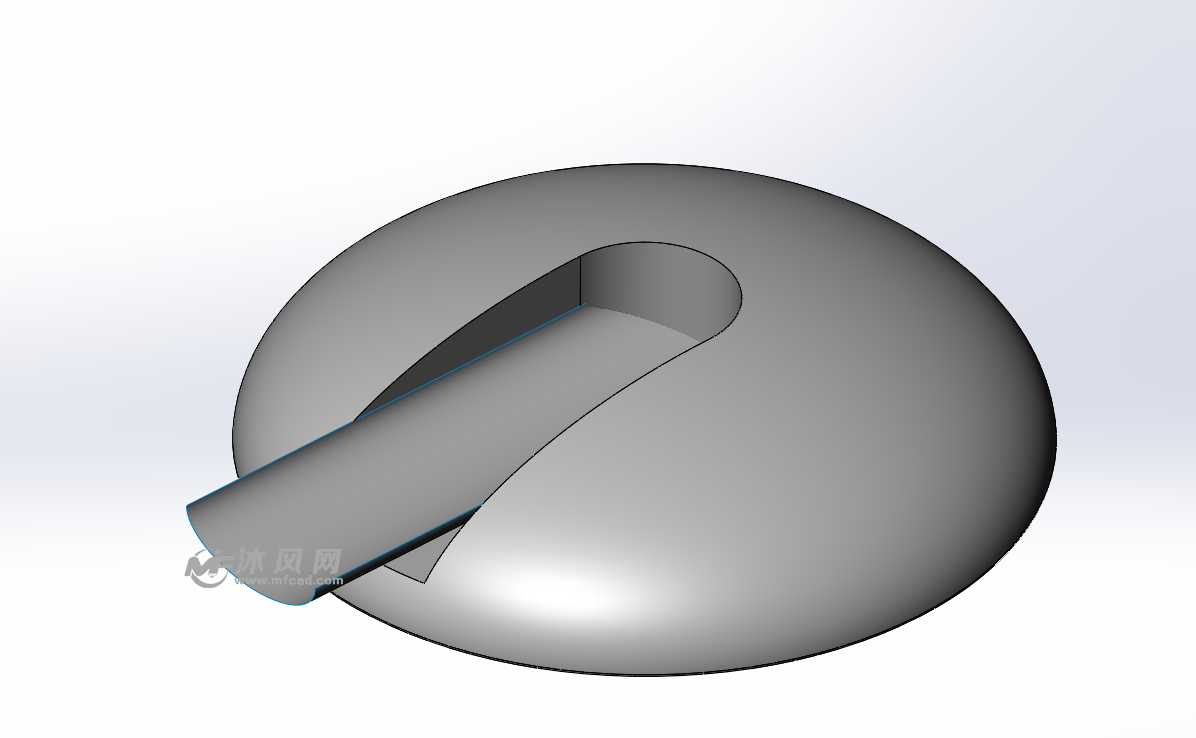

7.等距4.5mm,然后切除实体。

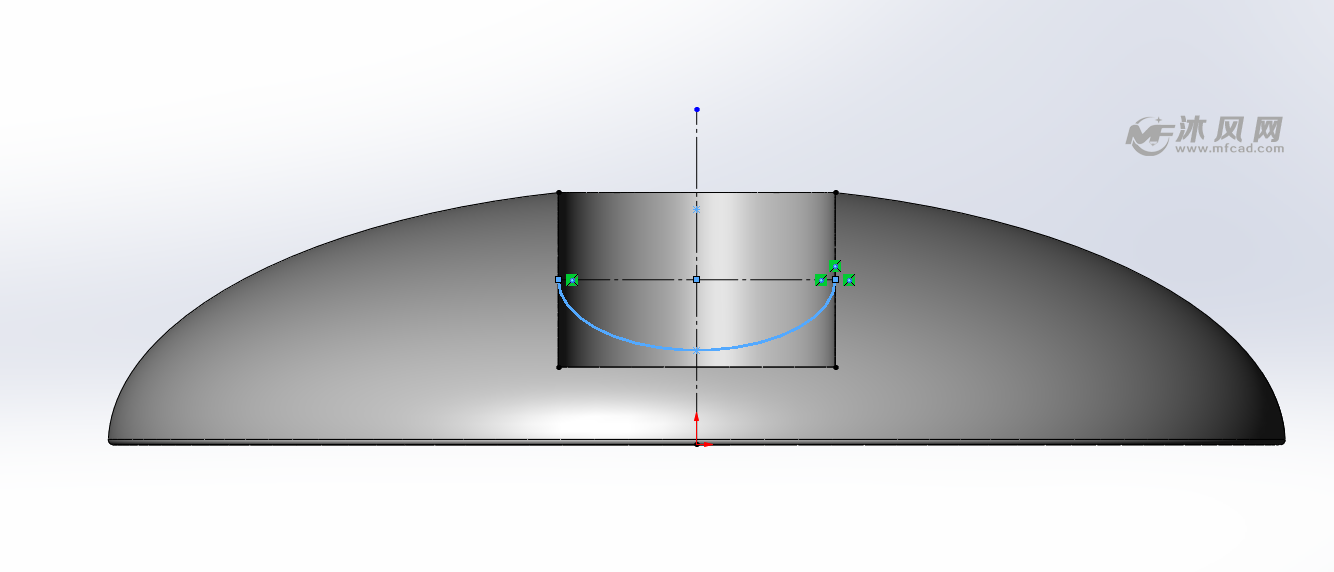

8.在前视图绘制一半椭圆,如图所示,

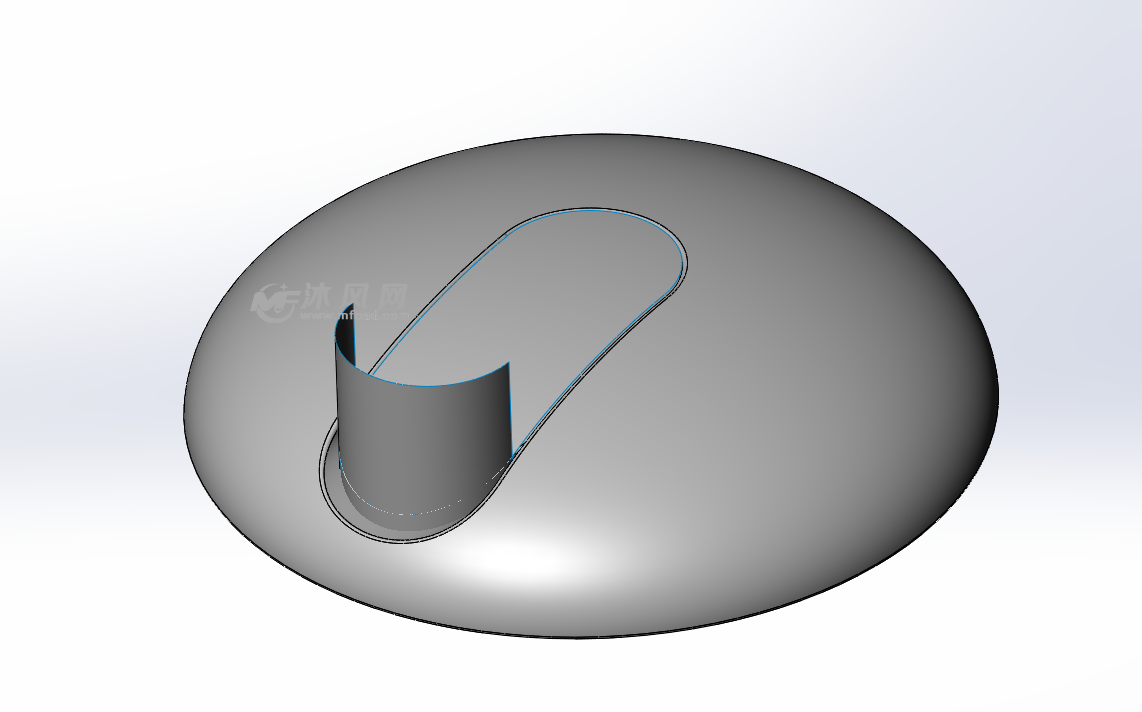

9.对草图进行曲面直线拉伸。

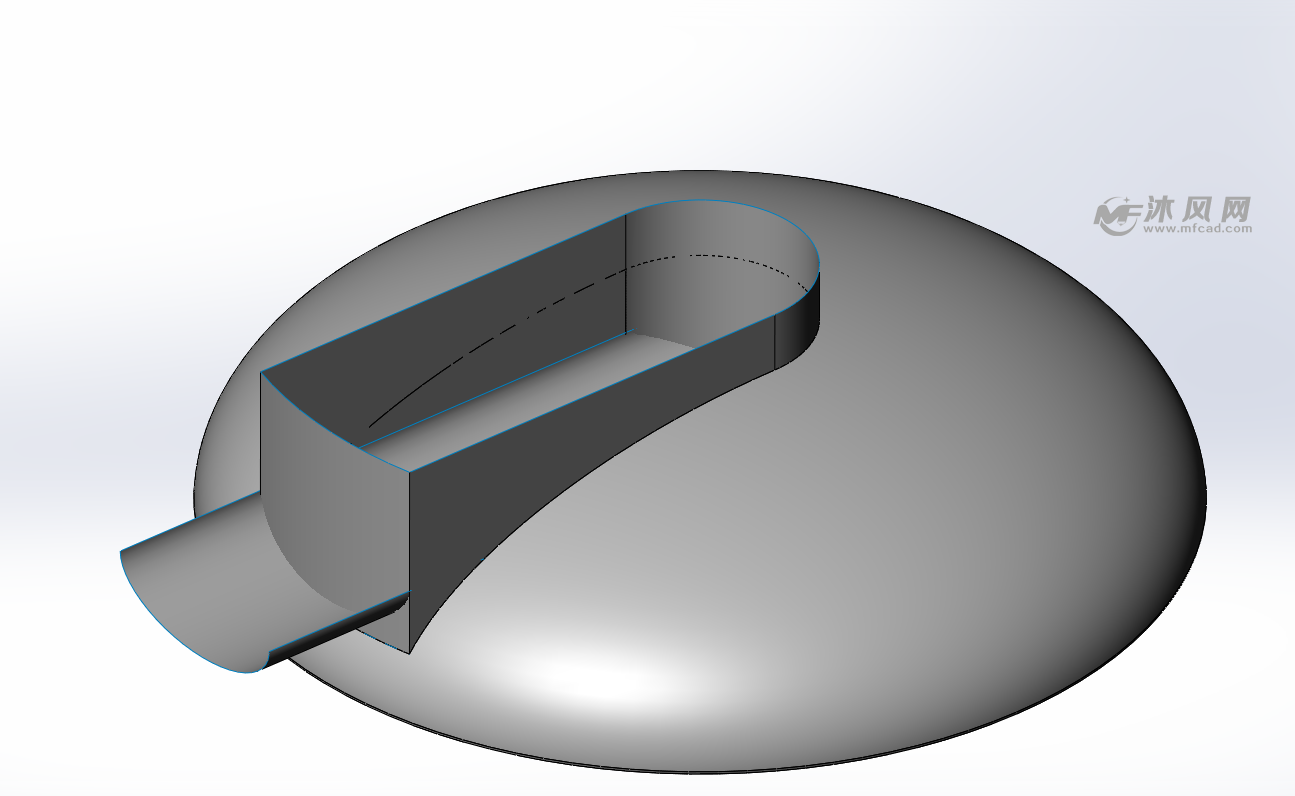

10.用同样的方法,拉伸一截面处,拉伸高度超出实体高

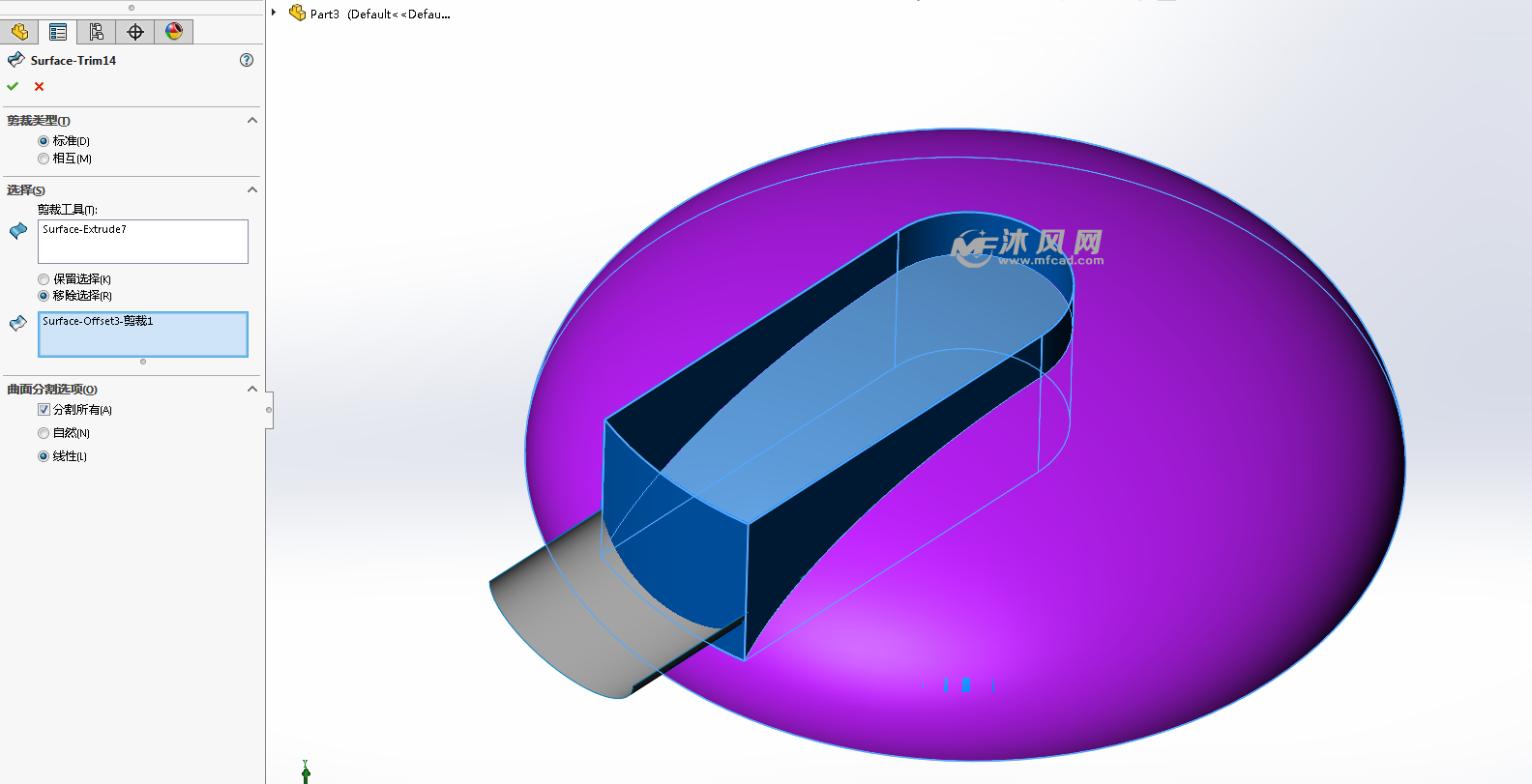

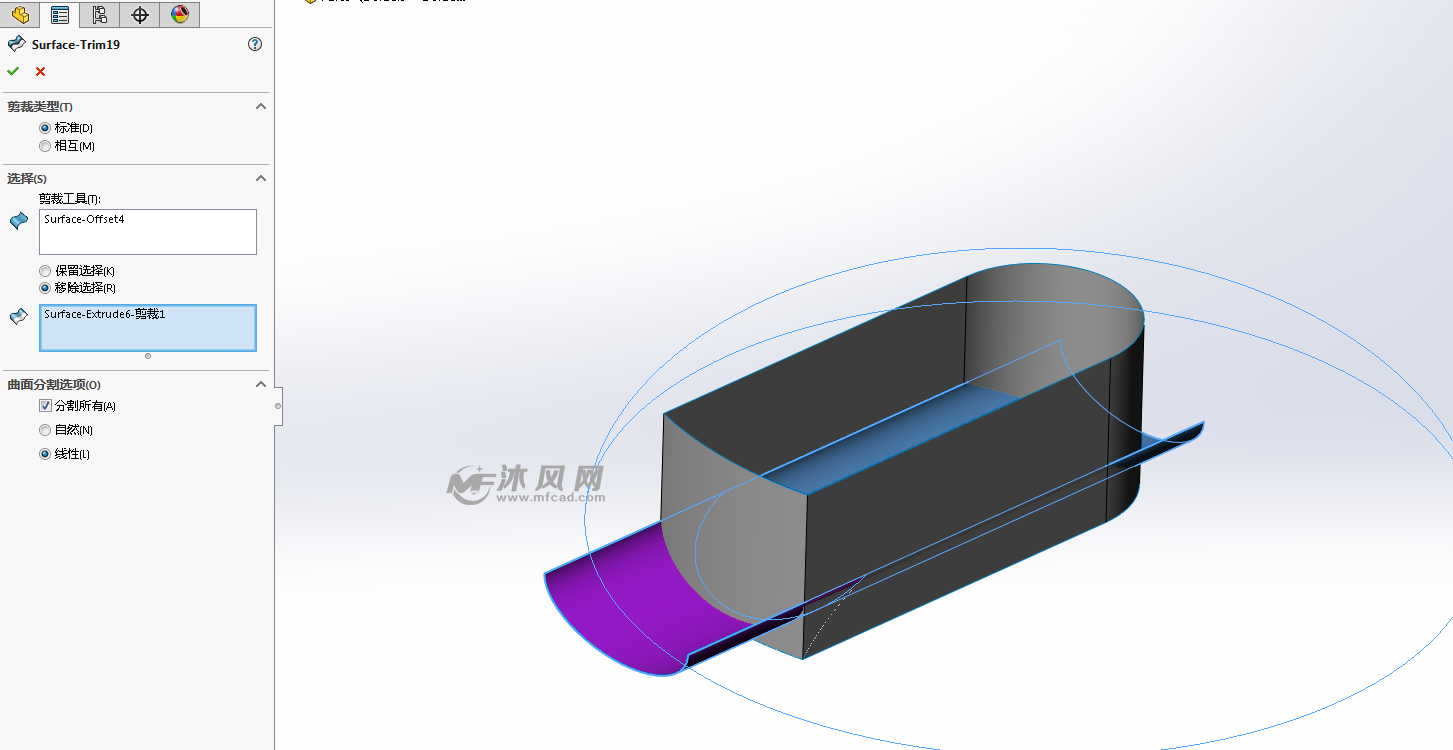

11.显示出上面我们等距的两曲面,分别进行剪裁

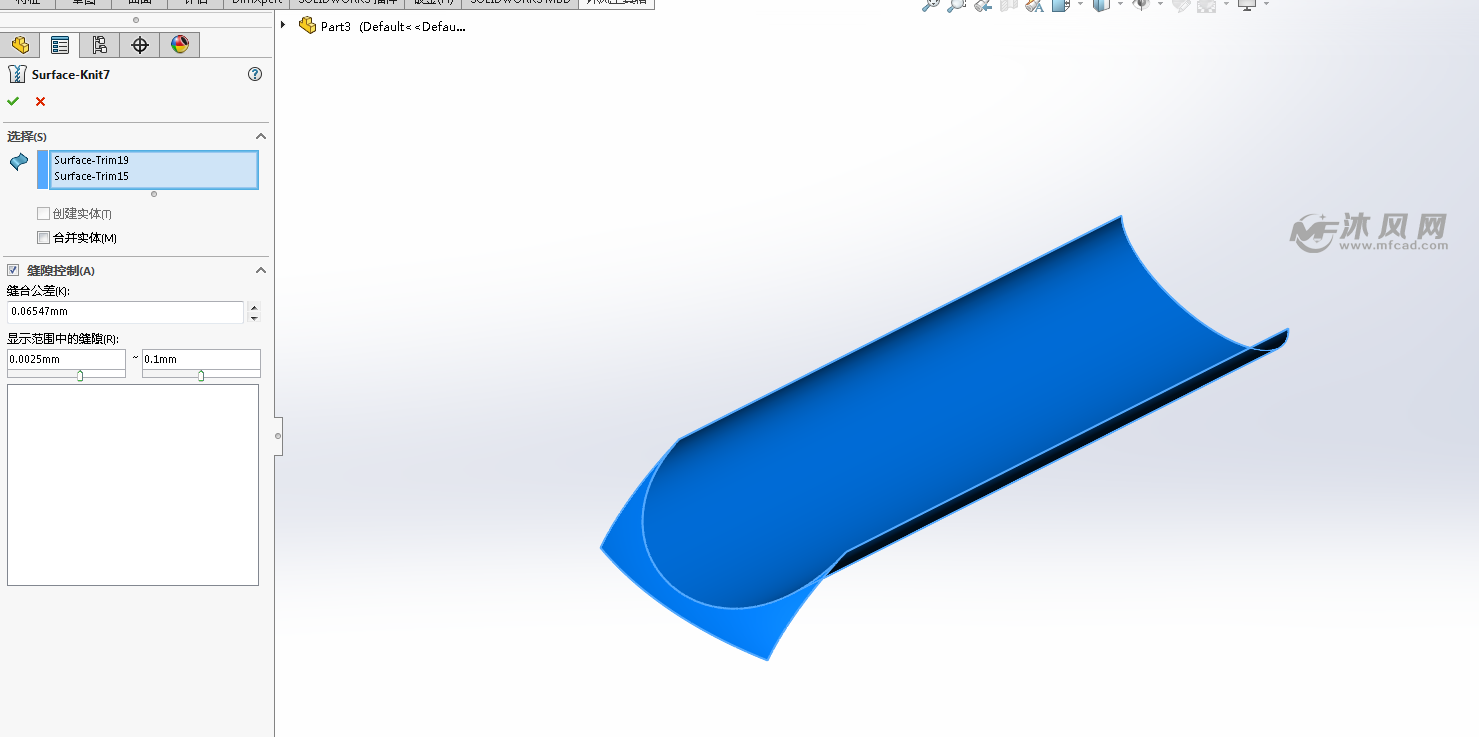

12.最终保留这两处,并进行缝合
13.我们把半圆底部面删除,然后截切,与上面两个接合面进行缝合。

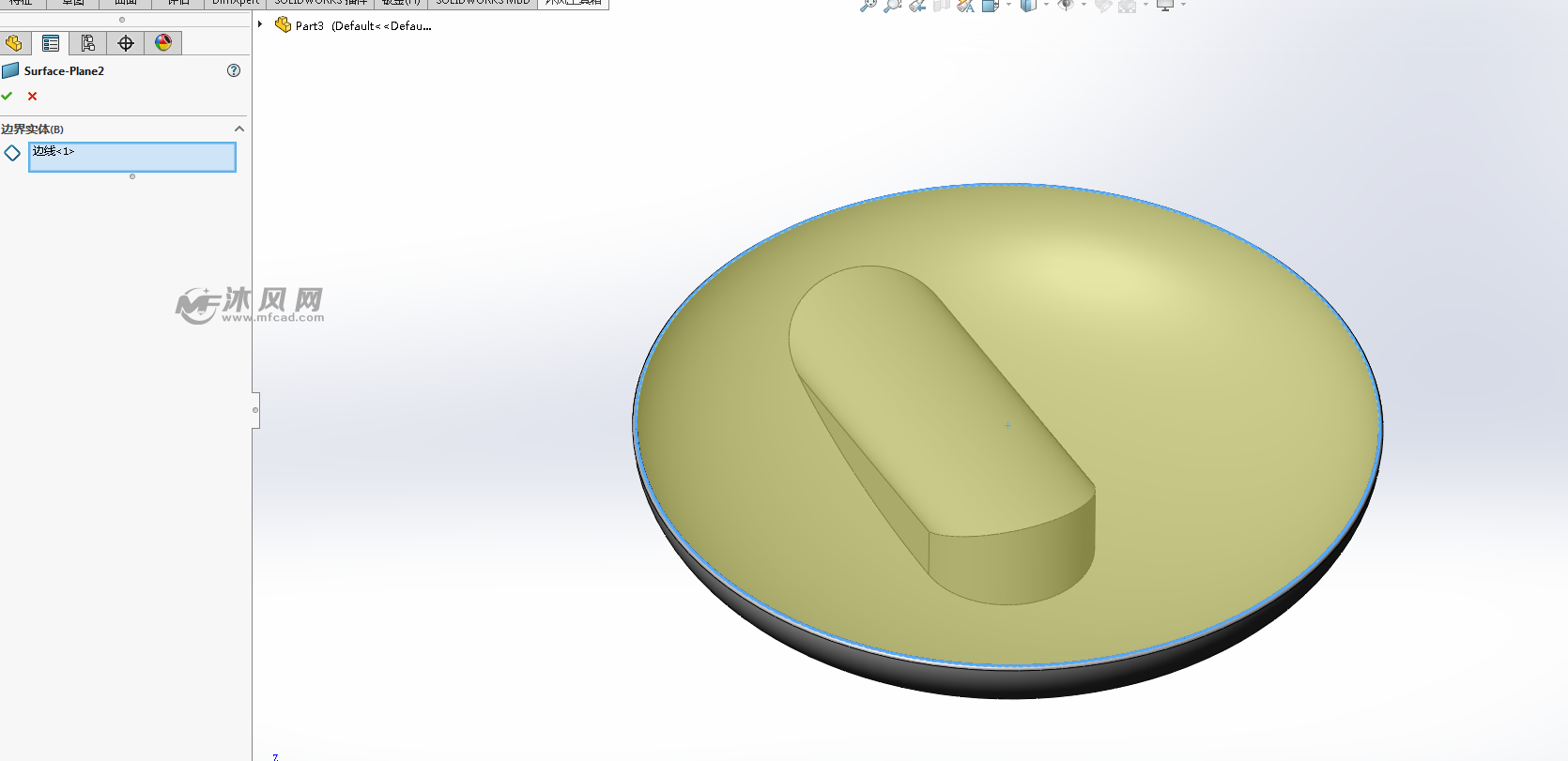

14.然后我们再次把半圆底部面填充平面缝合成实体

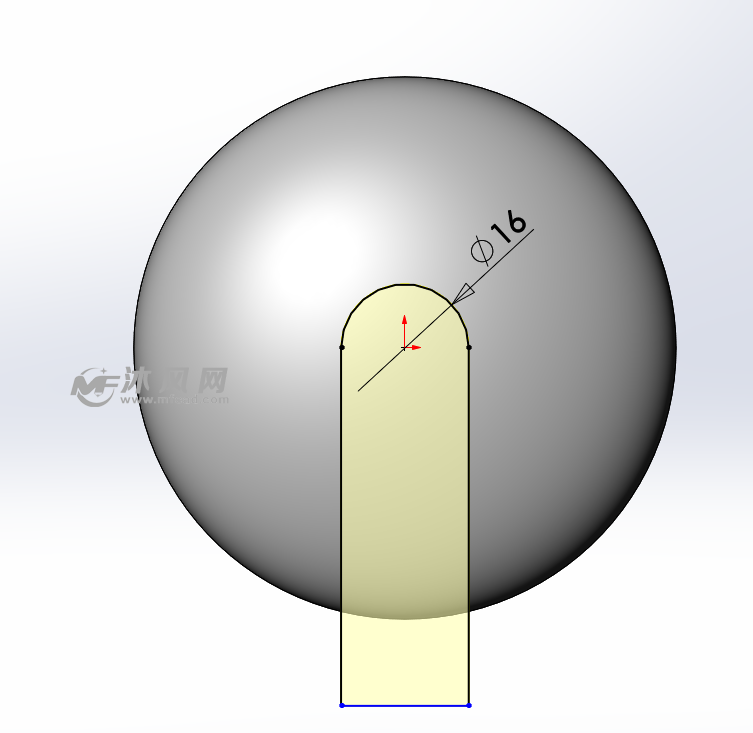

15.下面我们在上视图,画草图,如图所示

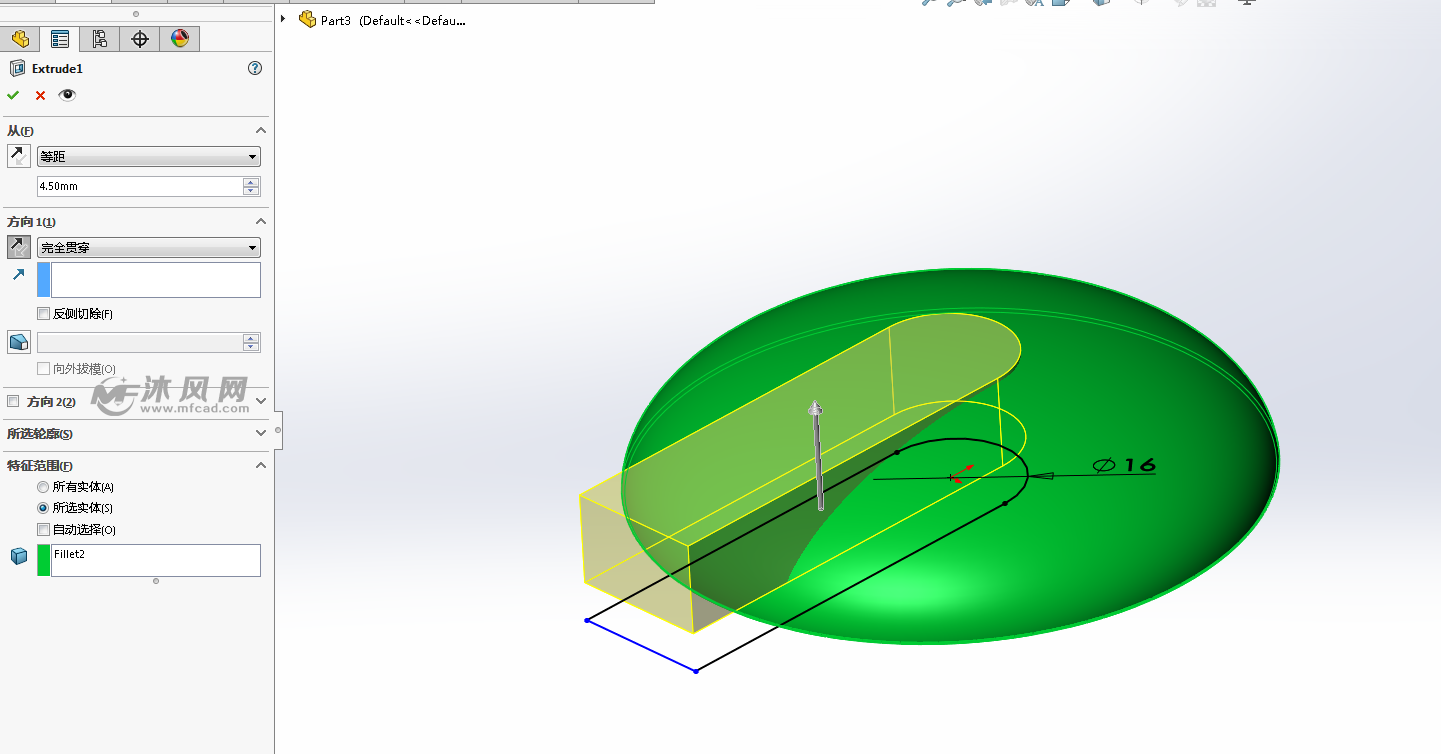

16.拉伸草图,终止面为距离椭圆面2mm,进行边角倒角

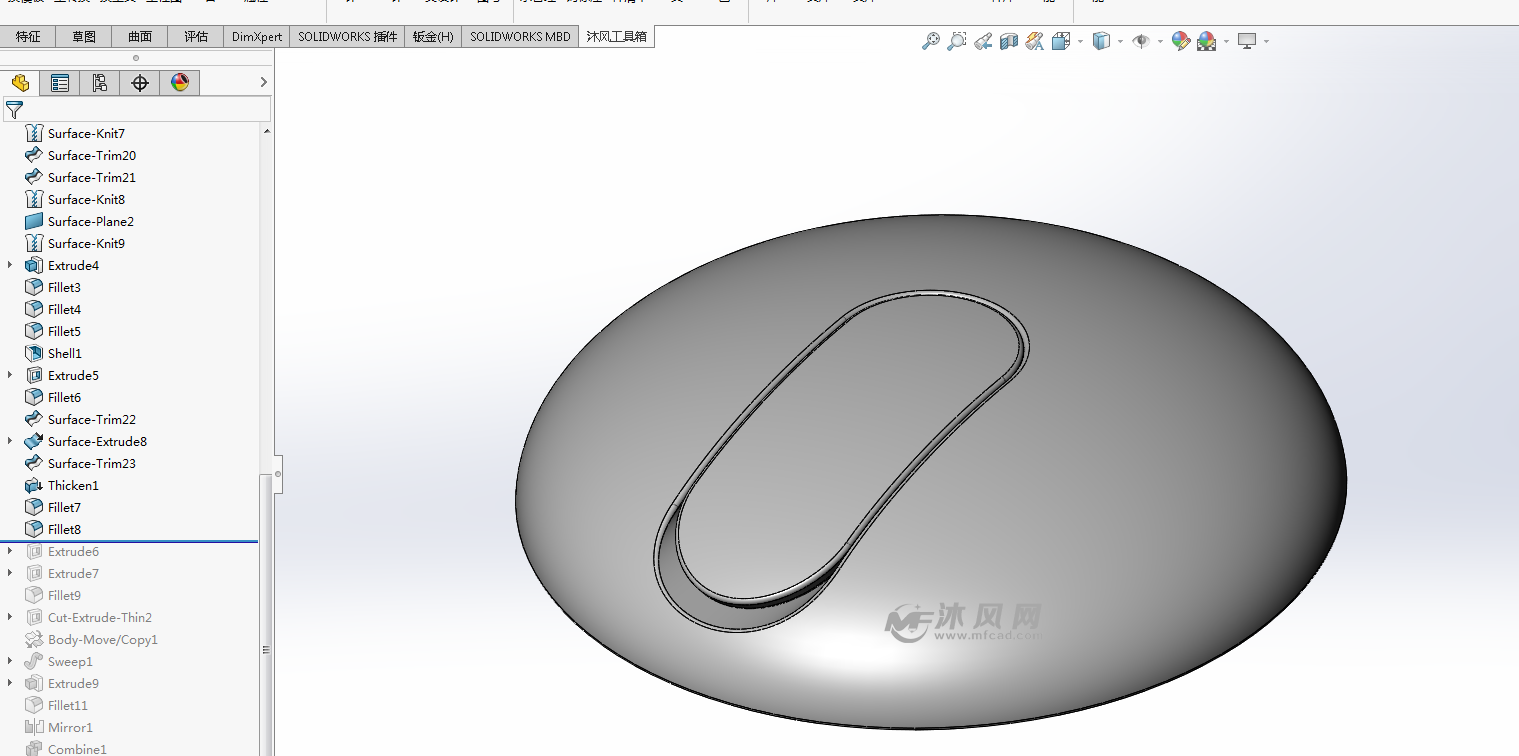

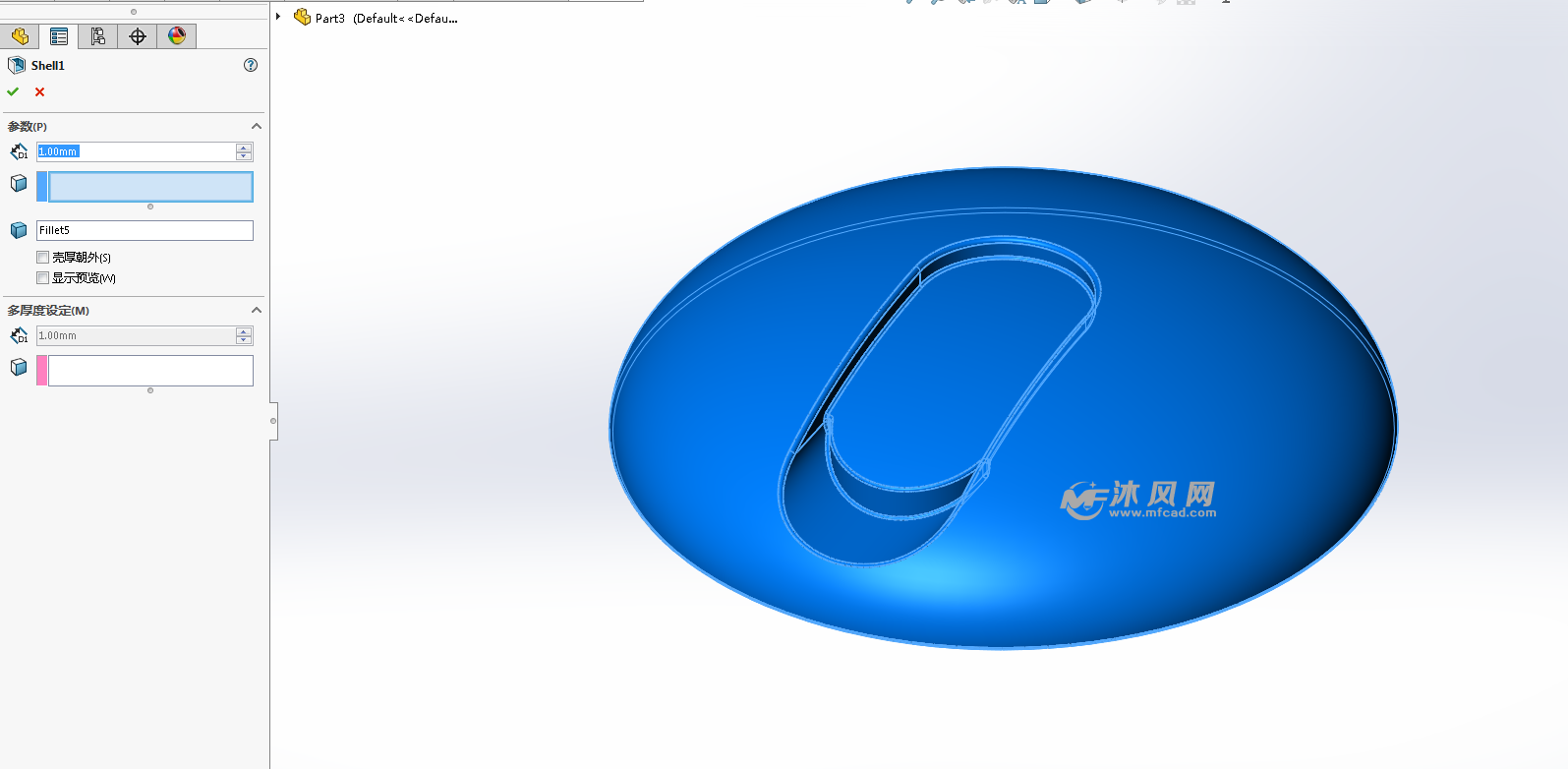

17对实体进行抽壳

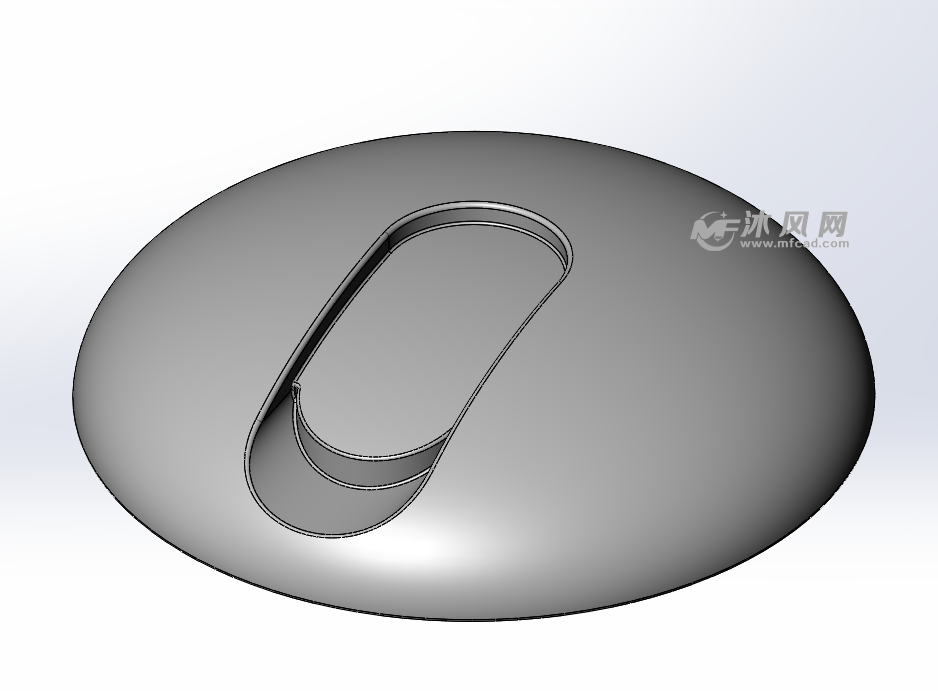

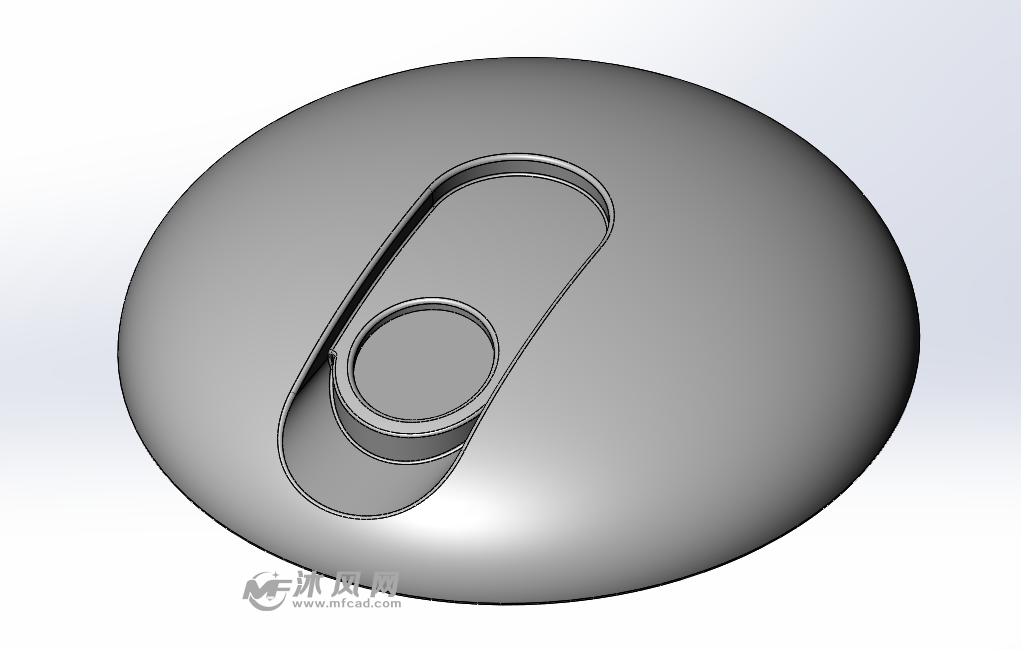

18.然后画一圆形,拉伸切除
19.按上面方法,通过等距面剪裁,分离出一个盖子曲面,如图所示,

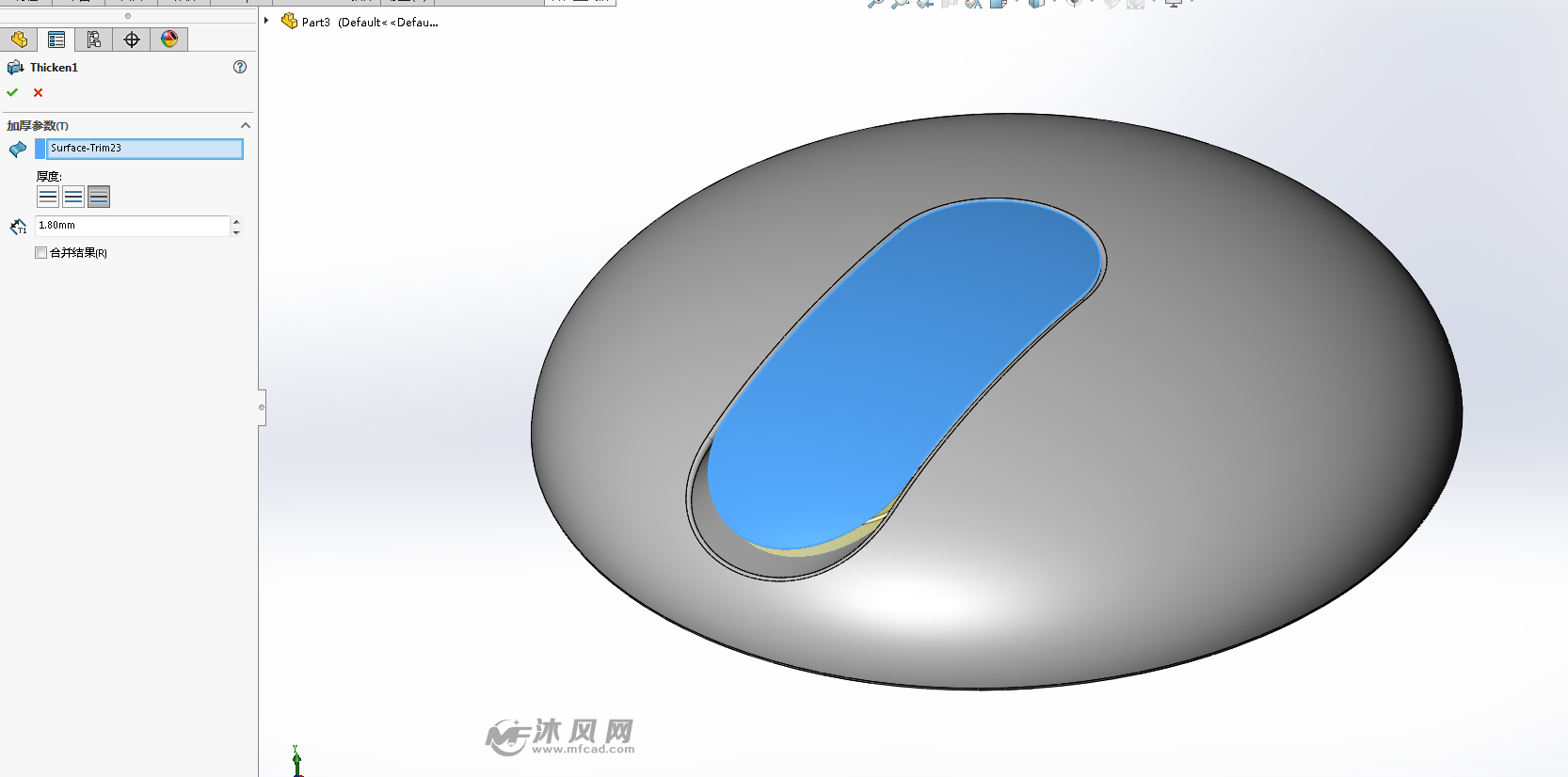

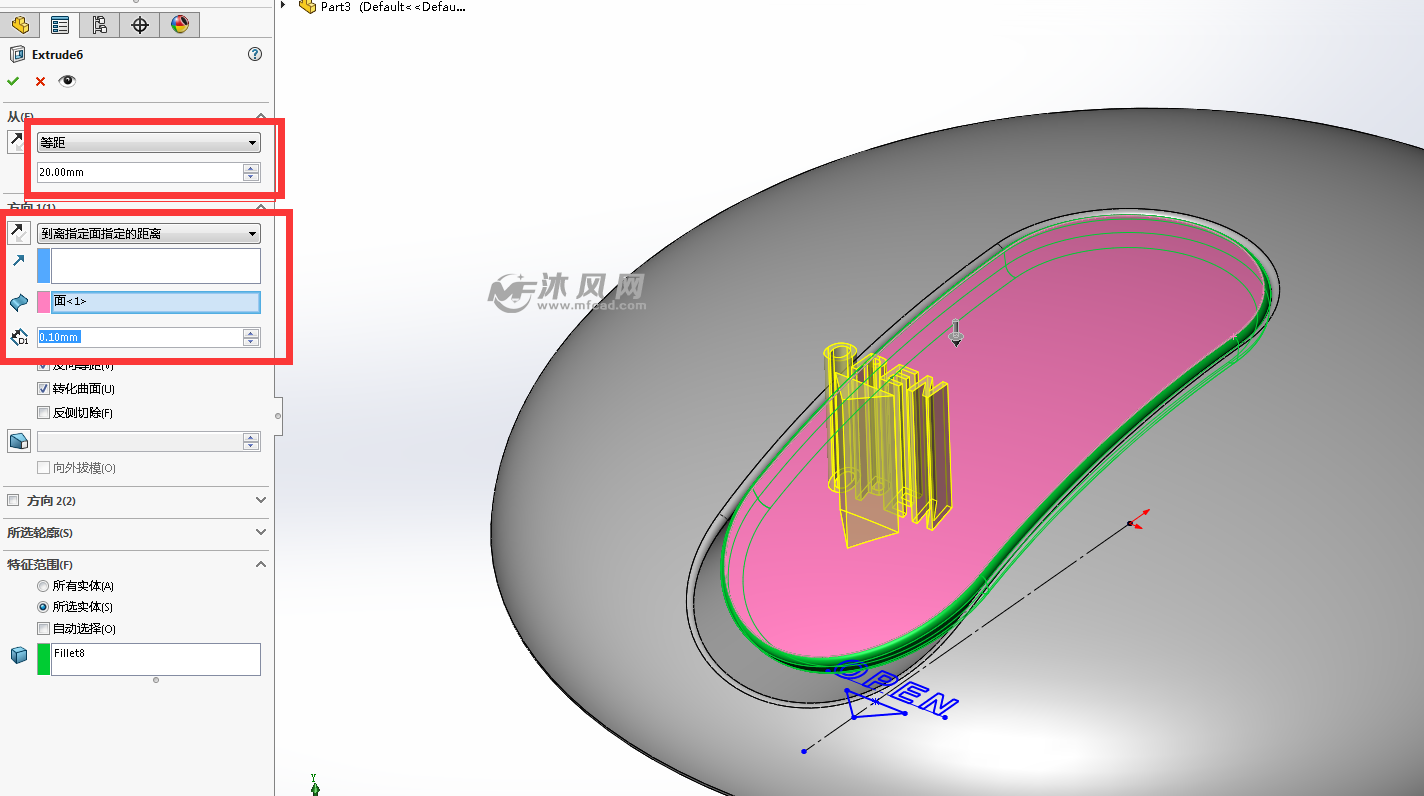

20.对盖子进行加厚,这里不要合并结果,使盖子成为一单独实体,
21.对盖子倒角。
22.在顶视图绘制open,等,对盖子切除,

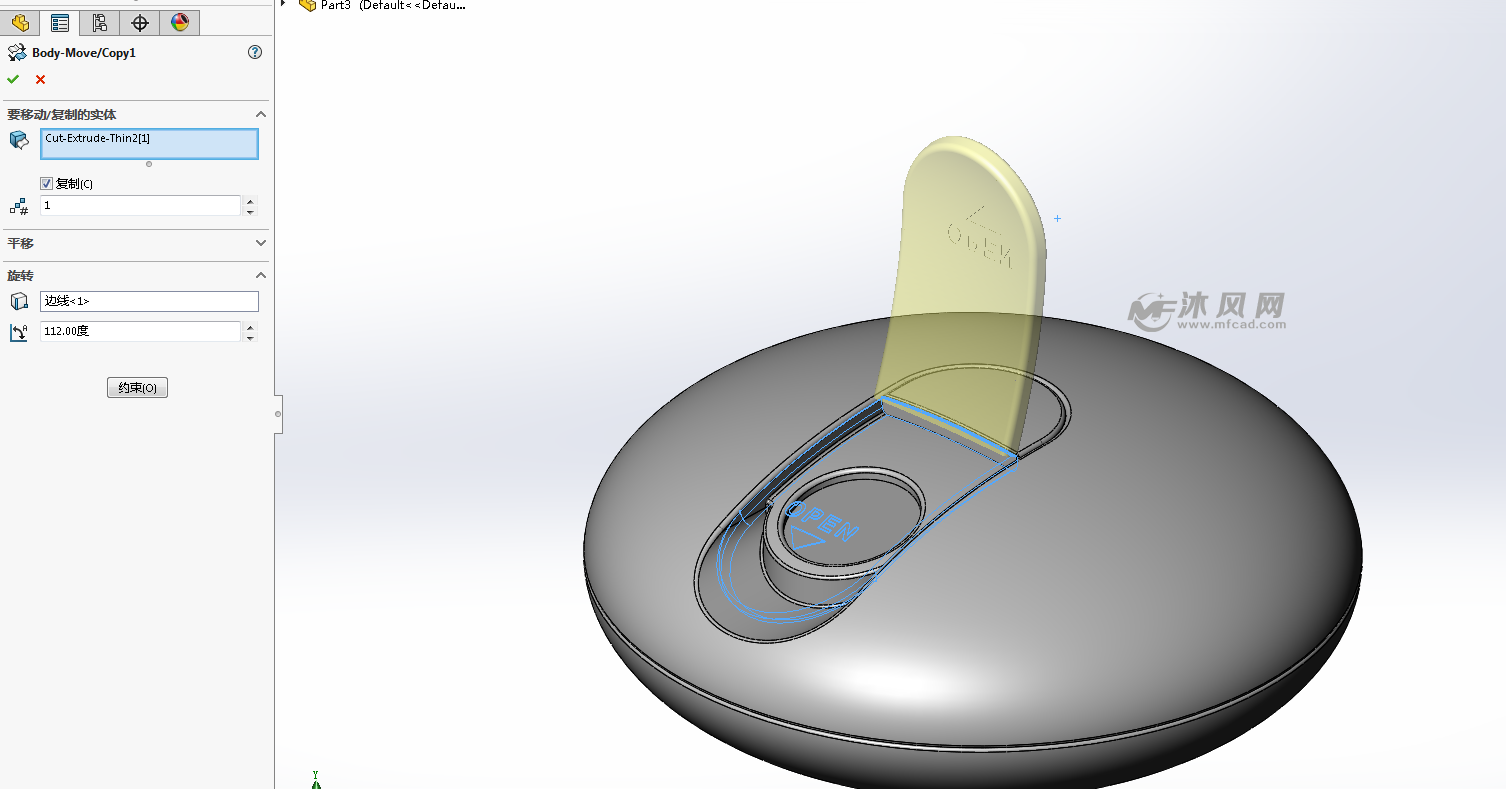

23.我们把盖子一分为二,方法前面介绍一样,并对一部分进行实体旋转,

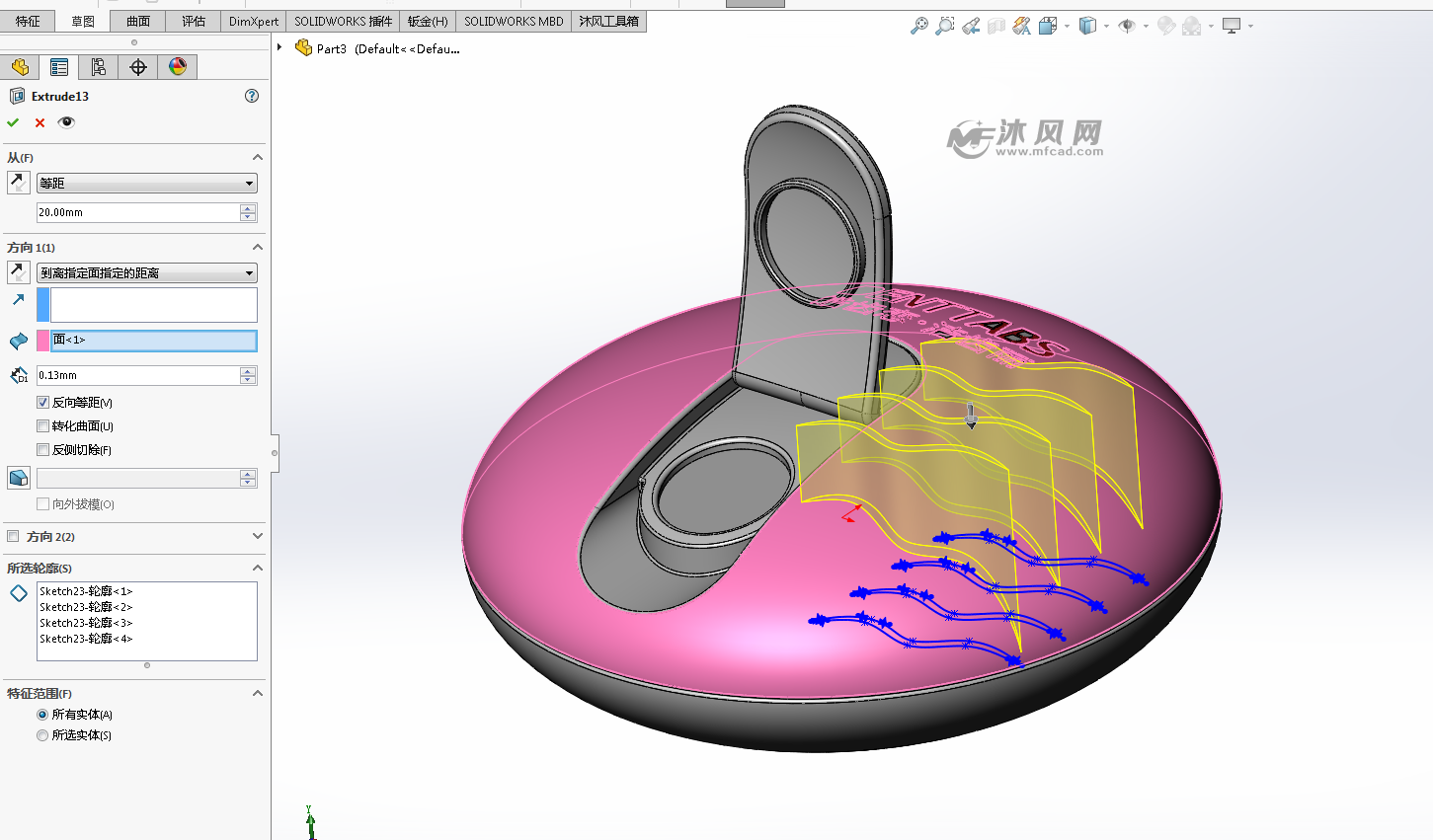

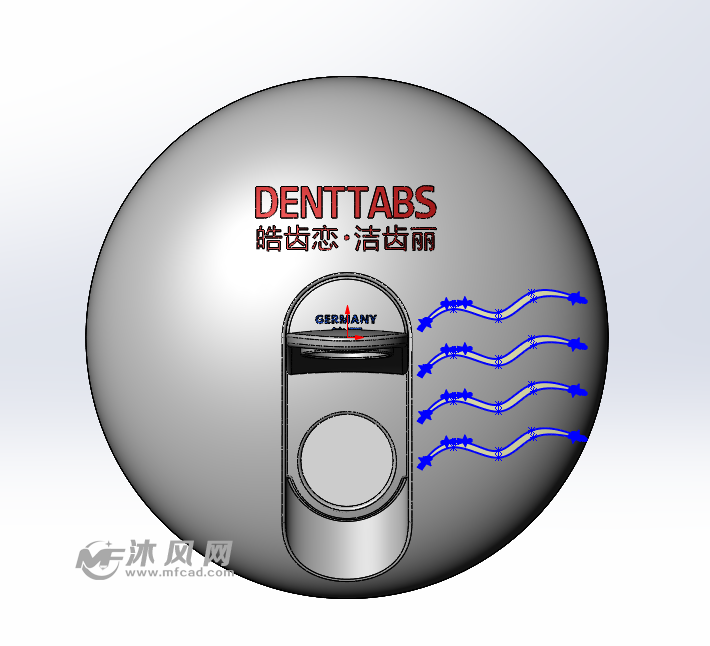

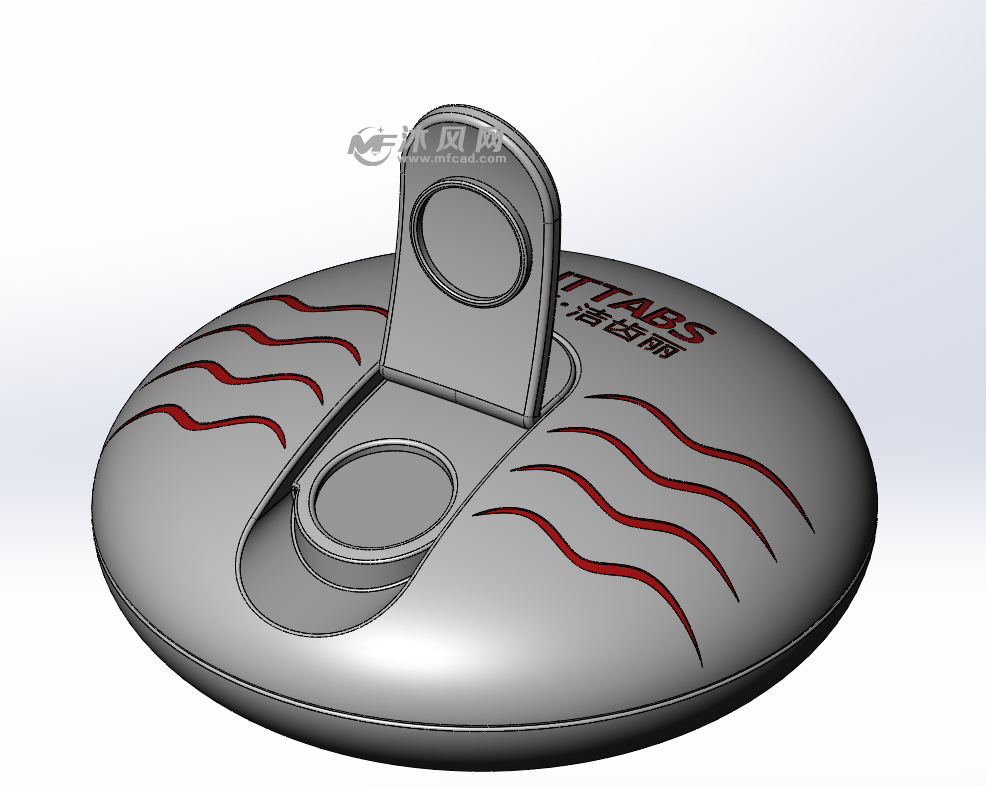

24.我们可在外面加上一些花纹,字体,等,进行切除,这里注意需要选择终止面距离是以盒体一致,
25.绘制完毕
