随身充电器建模

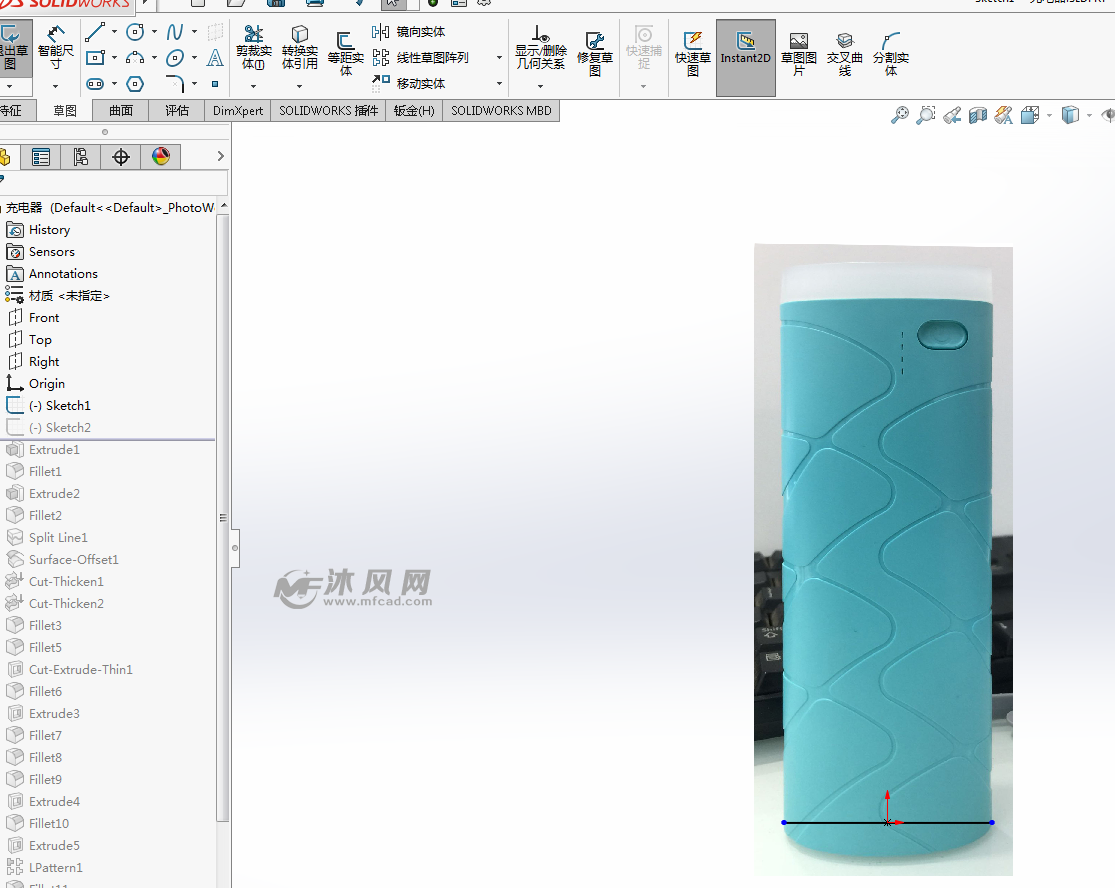

1.这节课程介绍一款随身充电器的建模,主要用到的指令是拉伸,分割,加厚切除等。首先,我们导入实物图片,按实物比例绘制。

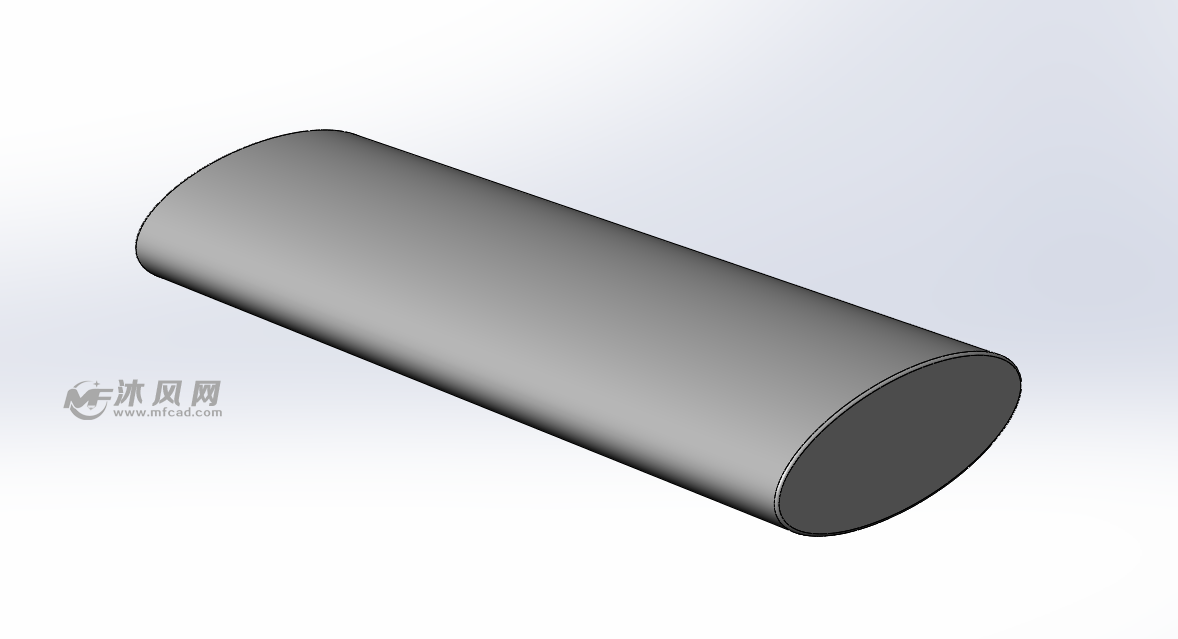

2.先画一椭圆,进行拉伸,长度按底图尺寸为好,

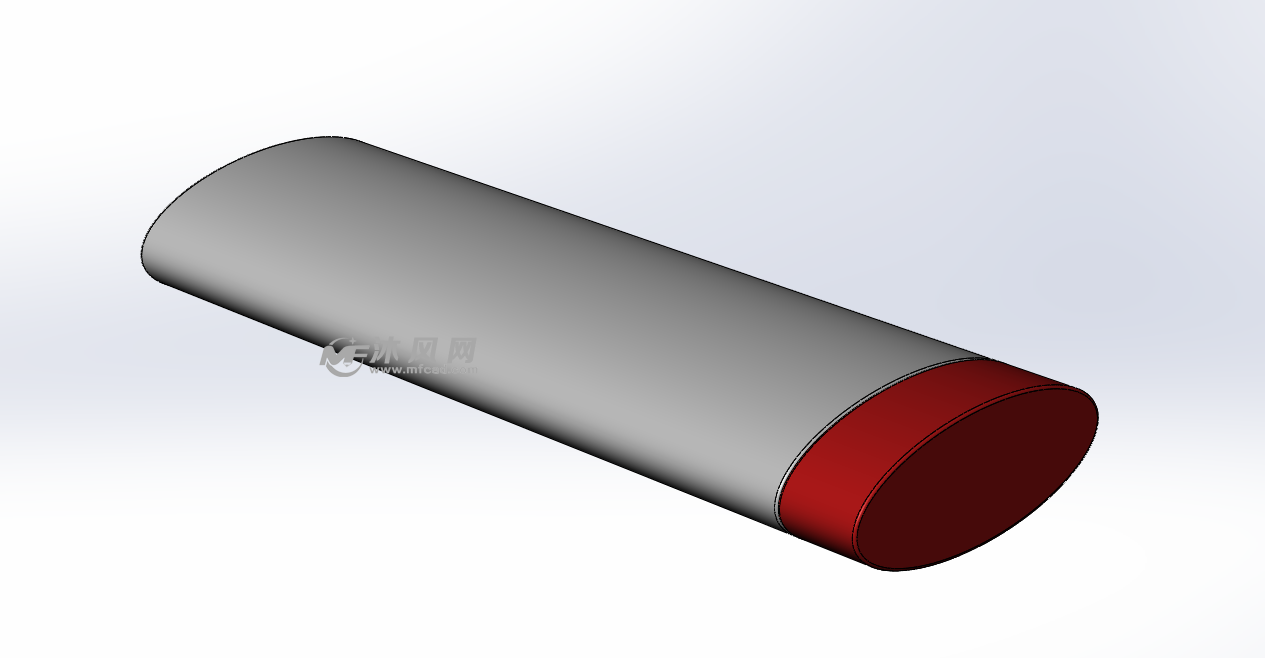

3.两端倒角。
4.再绘制一椭圆,进行拉伸,长度按图比例。

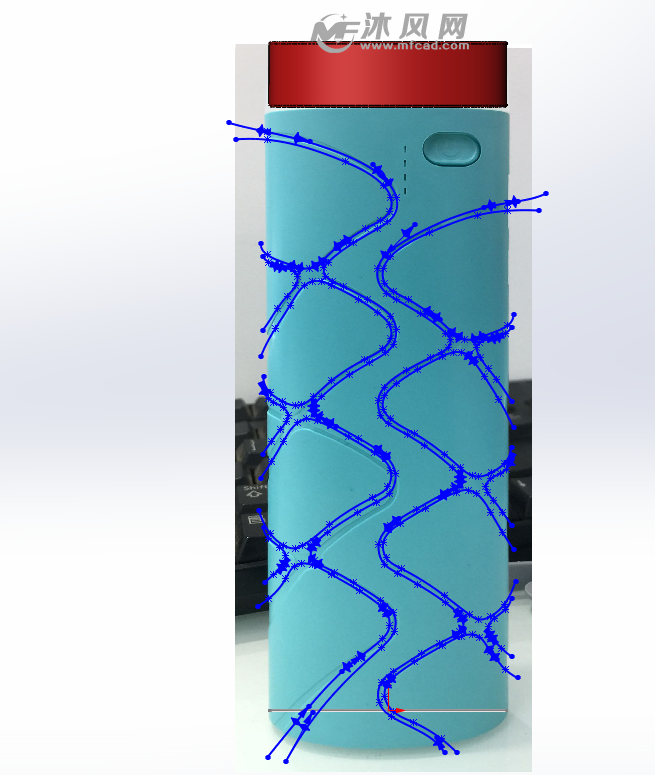

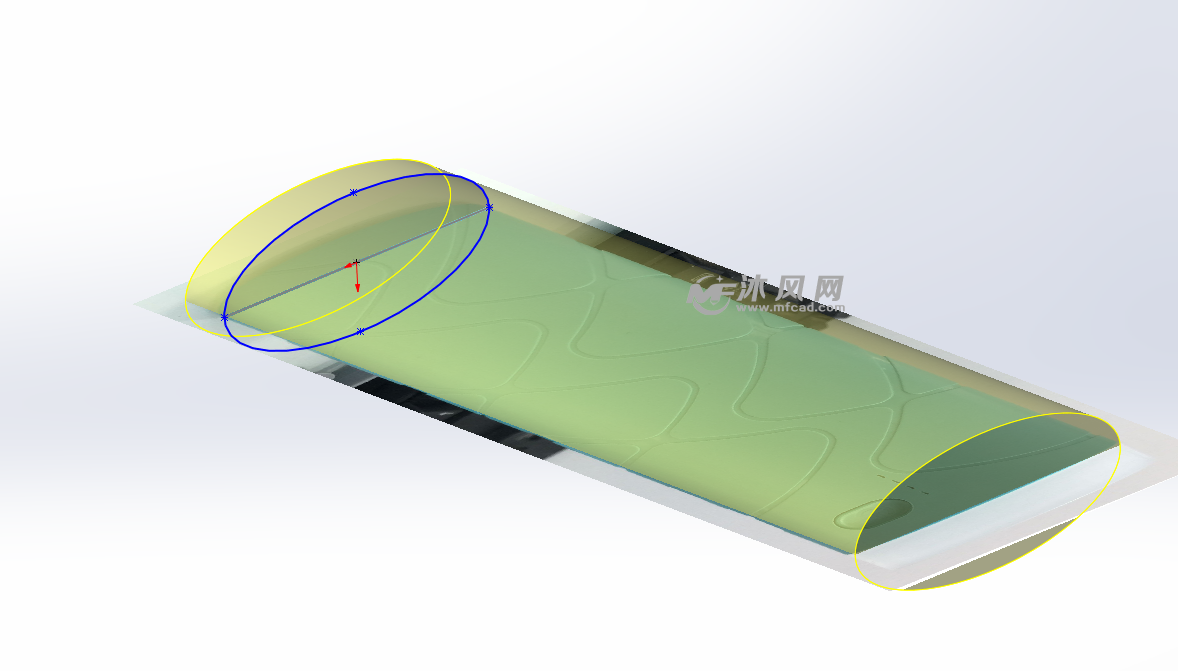

5.然后隐藏实体,调出实物底图,用样条曲线临摹花纹。此处需要耐心调整,线条需要流畅,线条末端需要超出实体。此处为重点。

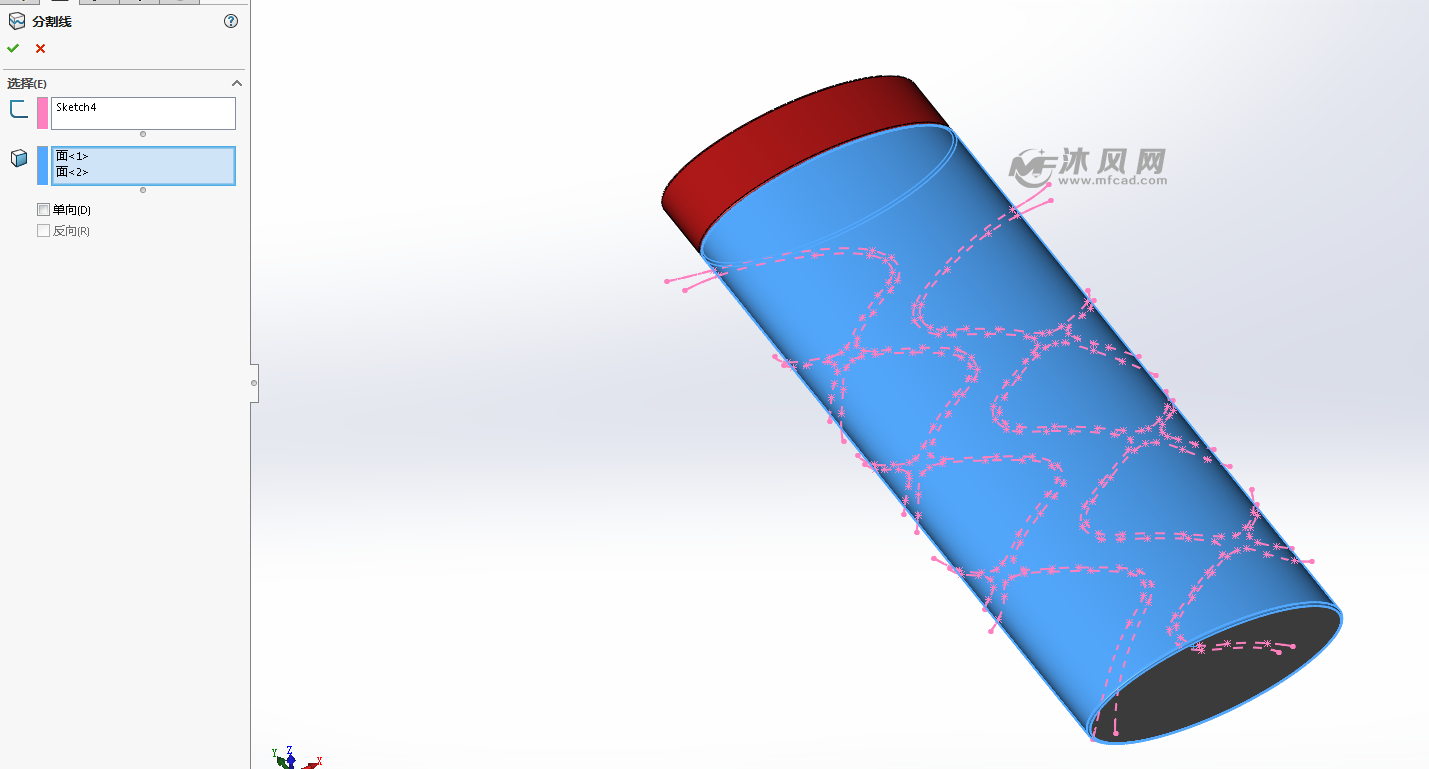

6.对实体表面分割线。
7.等距偏移曲面,数值为0.

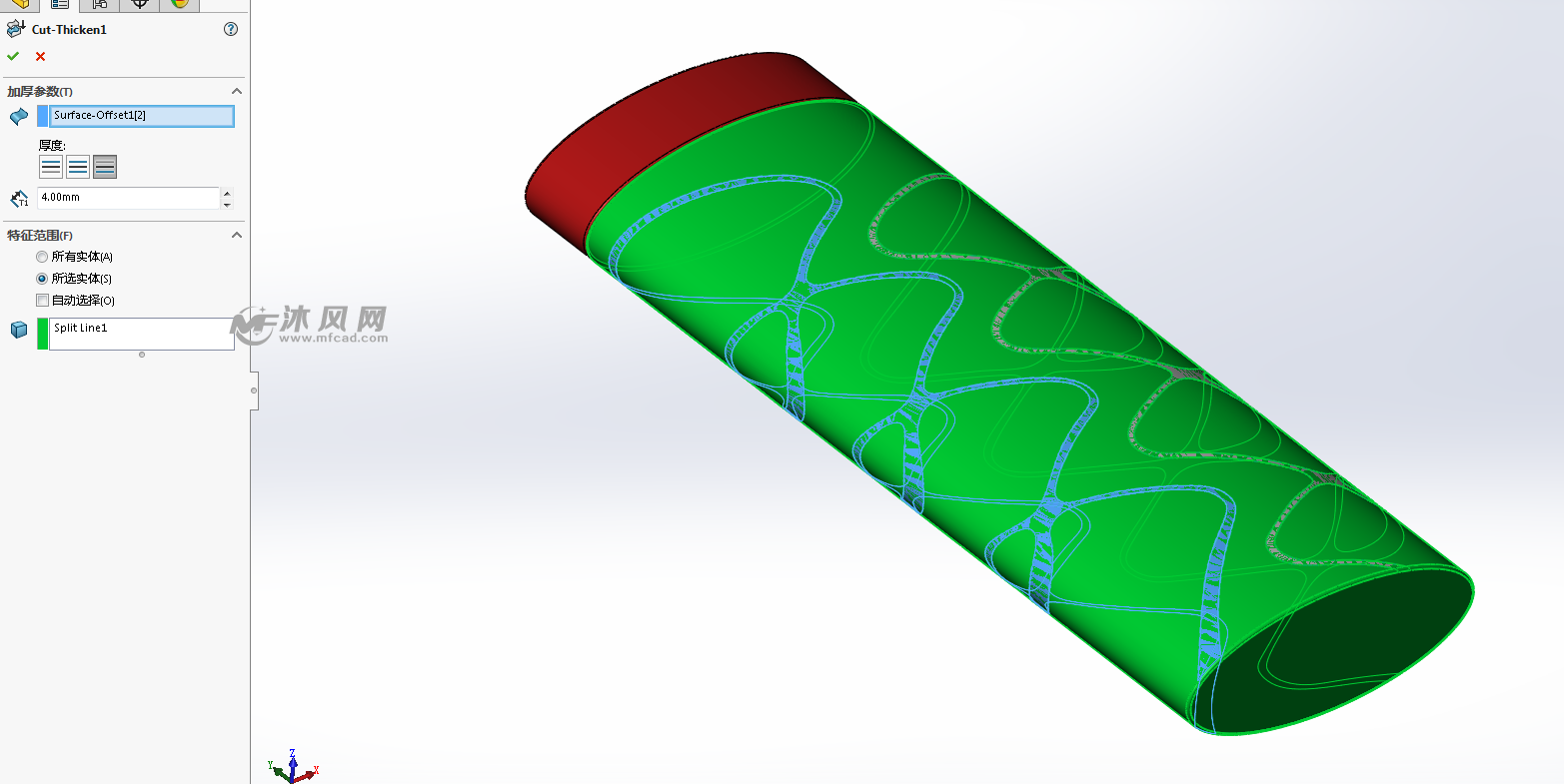

8.对等距曲面进行加厚切除。数值自定。

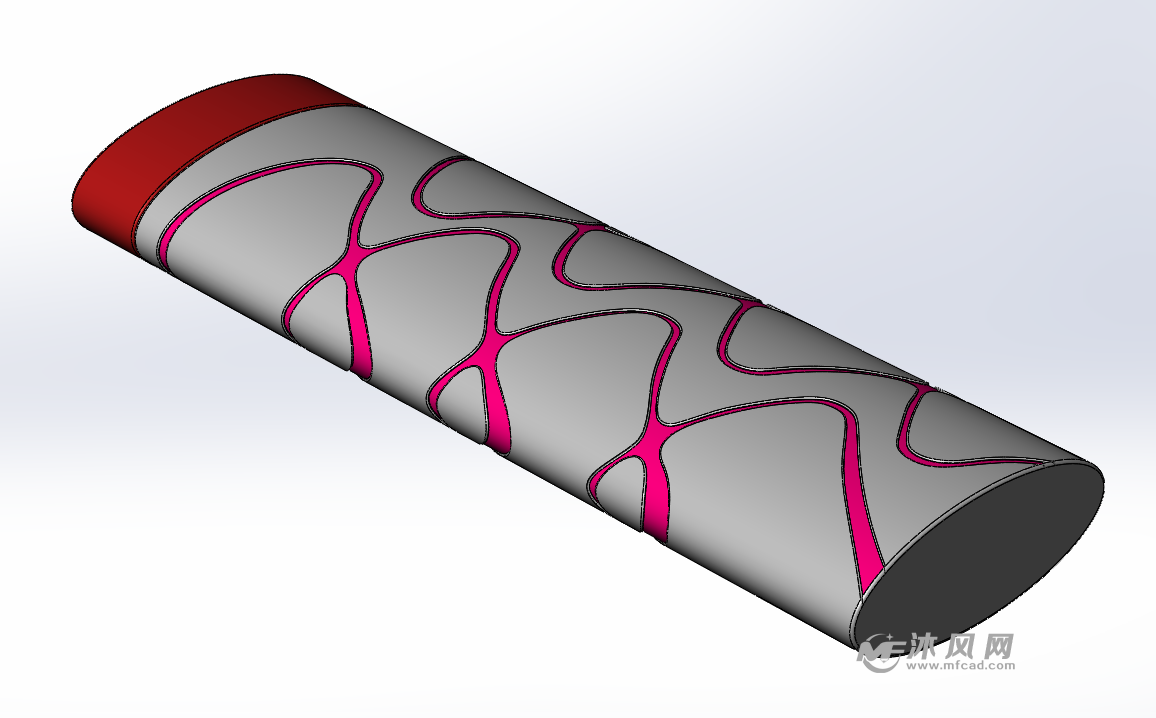

9.对花纹边倒圆角。

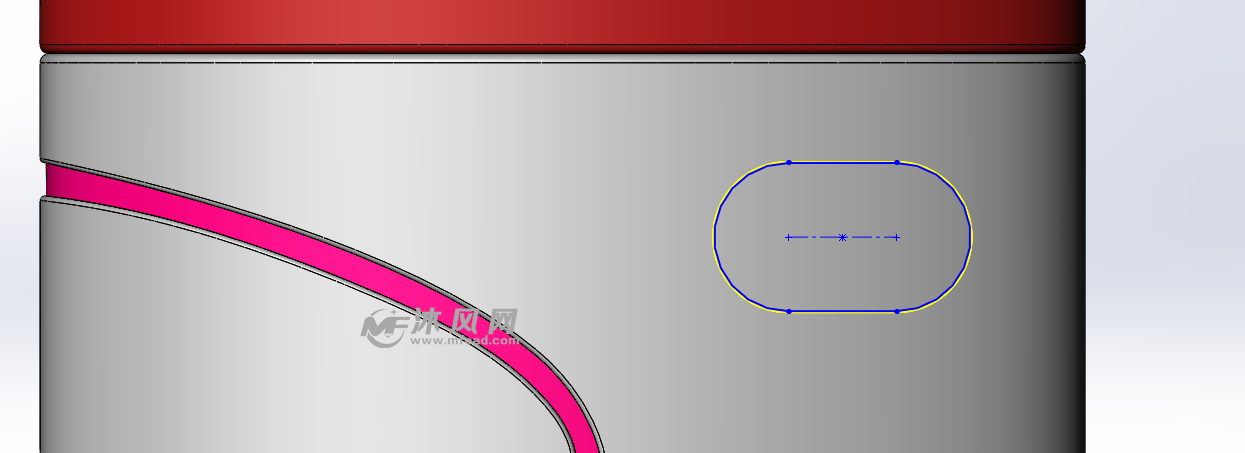

10.下面开始画开关,如图所示,长条形椭圆。薄壁拉伸切除。
11.绘制草图,偏移开关轮廓。

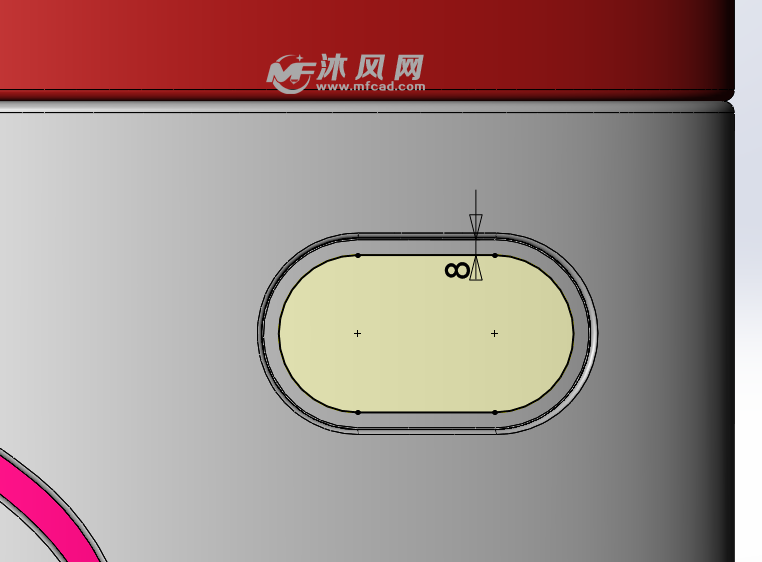

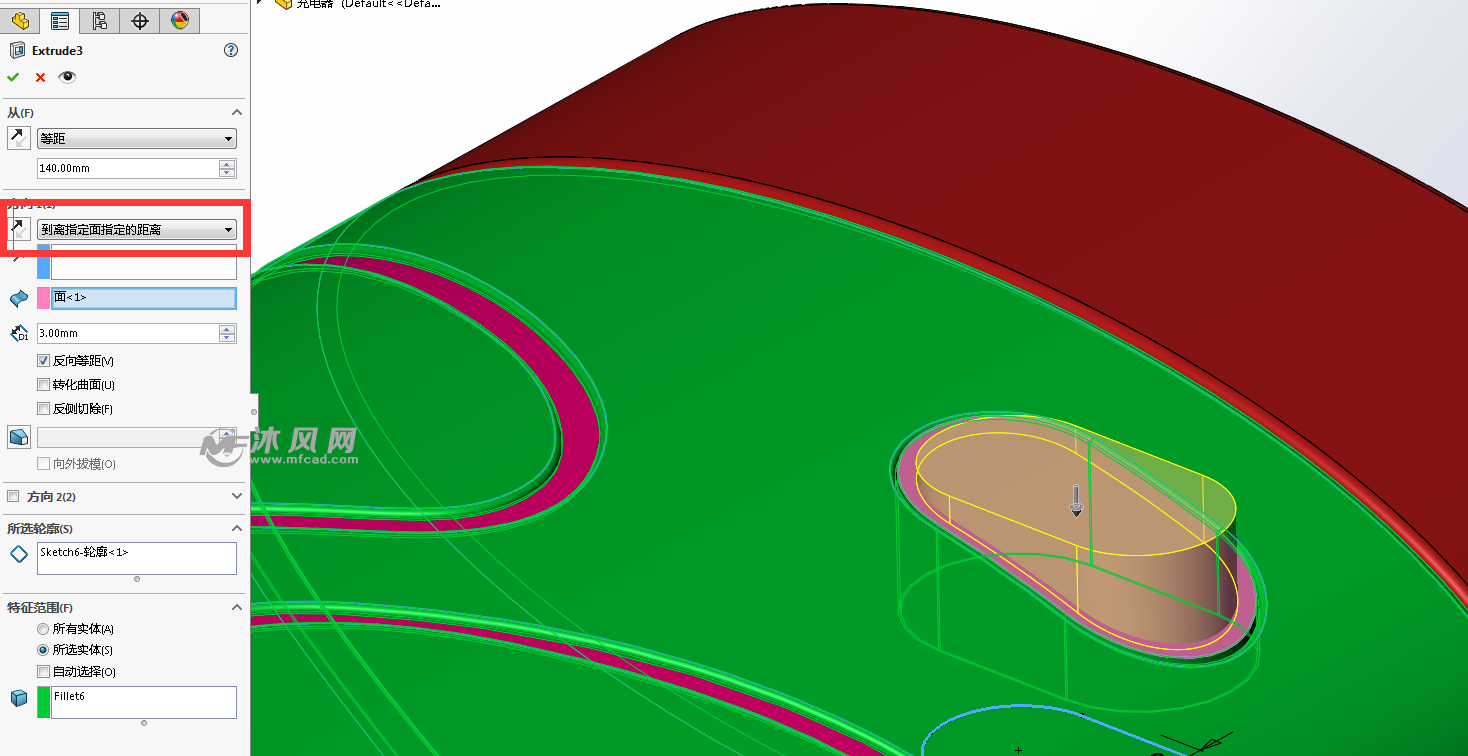

12.拉伸切除,终止面为充电器指定距离实体面。如图所示

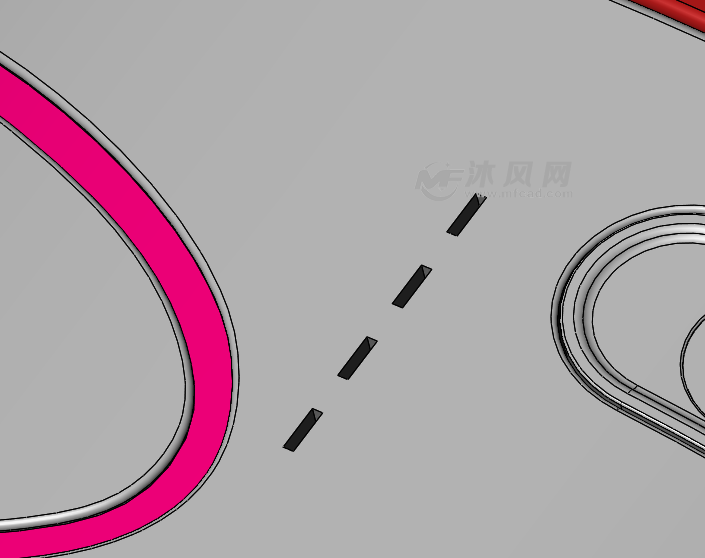

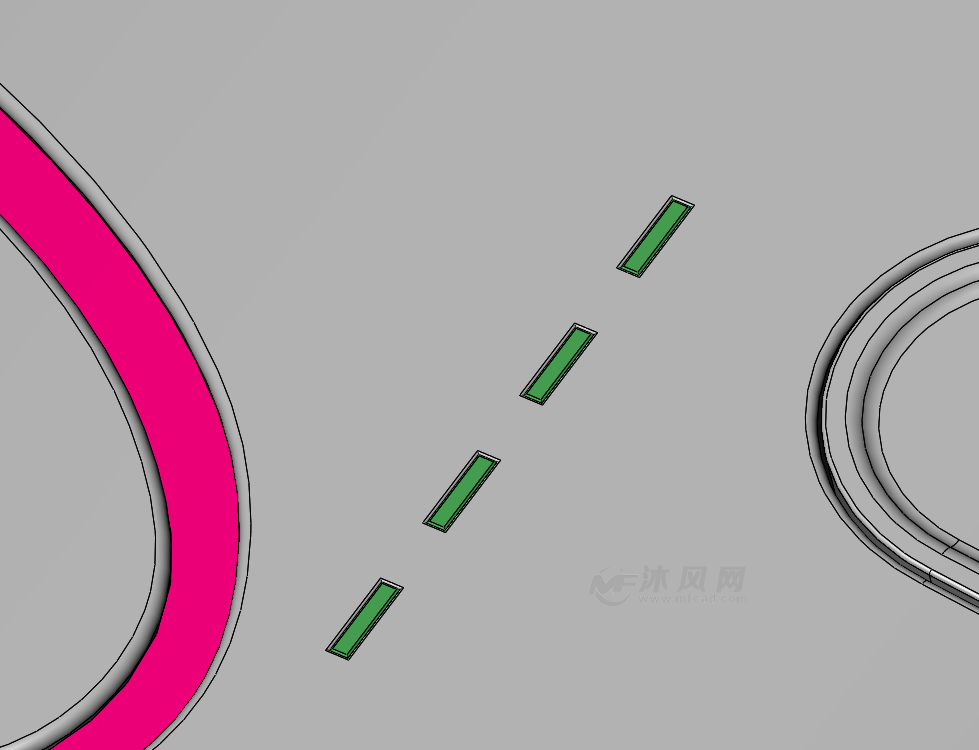

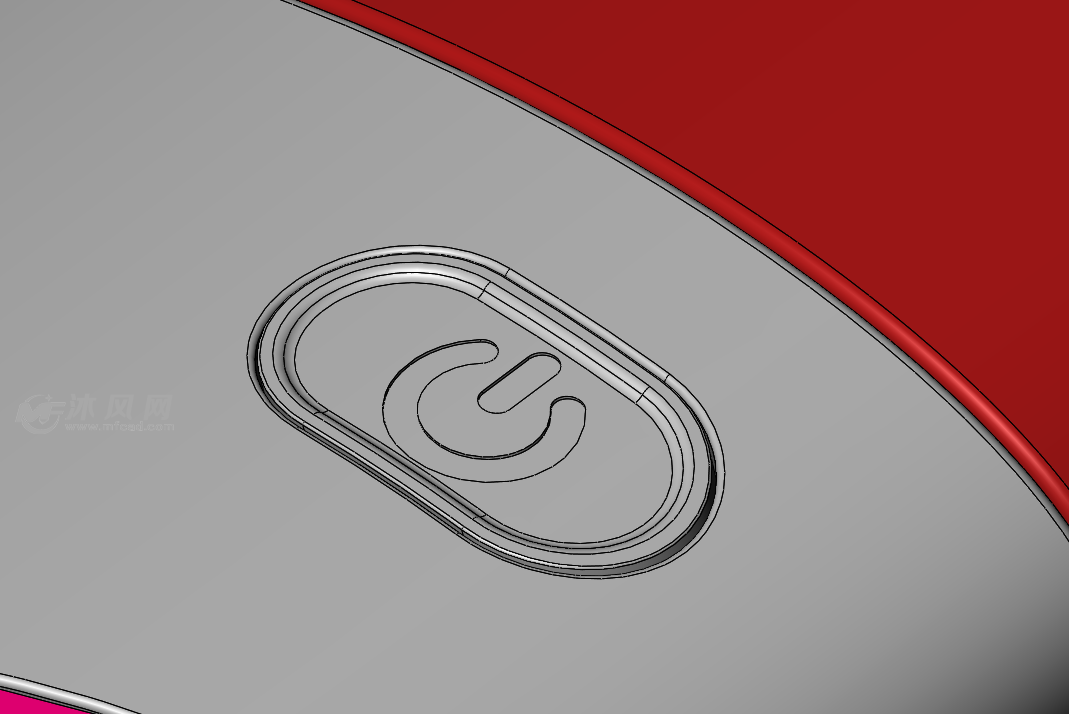

13.按同样的方法绘制开关标志。边缘倒角。
14.下面绘制指示灯,usb口,拉伸切除即可,这里不详细说明。
15.各处可选中填加颜色 。绘制完毕。
