SOLIDWORKS怎样使用面圆角快速连接相邻的面

2018-12-15 | 更新于2018-07-26 SolidWorks建模浏览量：3002 评论：1

SOLIDWORKS 关于面圆角的定义是混合非相邻、非连续的面。当然也可以混合相邻的面。效果那也是非常好。

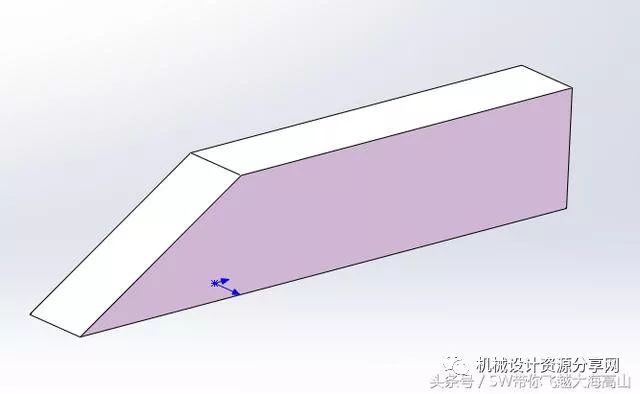

创建1个图示的拉伸特征。

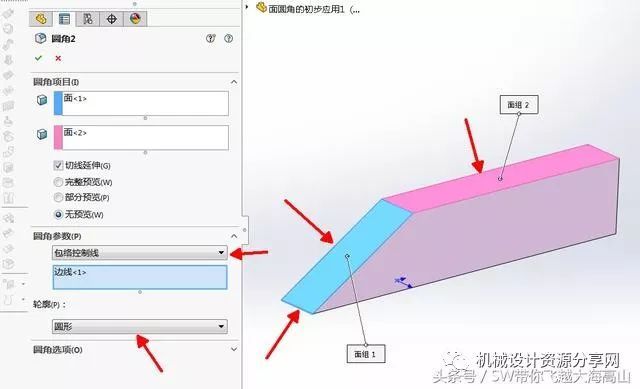

建立面圆角特征。面组1和面组2被选中。使用图示的一条包络控制线（选择零件上一边线或面上一投影分割线作为决定面圆角形状的边界）。

这里我们首先只选取了其中的一条包络控制线

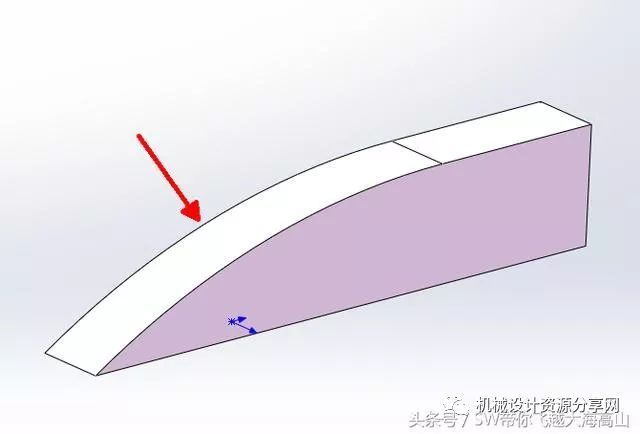

效果如图，有1个面完全被圆角取代了。

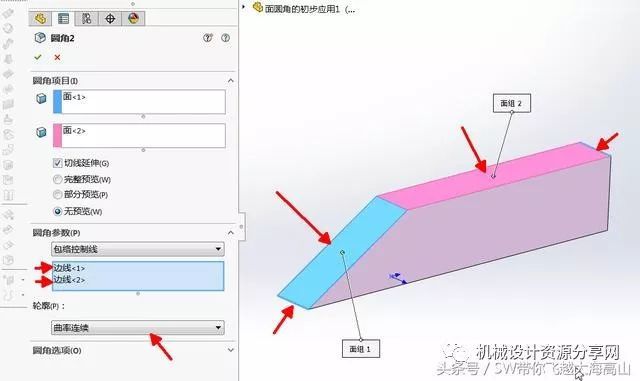

还可以选取两条包络控制线，这时两个面都被取代了。

本主题已被管理员于 2018/07/26 编辑过
